电动固定式球阀

更新:2016-4-19 9:04:36      点击:
  • 名称:    电动固定式球阀
  • 型号:    Q947
  • 压力:    PN1.0~PN10MPa
  • 规格:    DN50~DN700
  • 材质:    碳钢、不锈钢
  • 在线订购
  • 产品描述

    电动球阀由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件,通常用于管道介质的远程开、关(接通、切断介质)控制。电动球阀启闭件(球体)由阀杆带动,并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质,亦可用于流体的调节与控制。球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度,润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。



  •

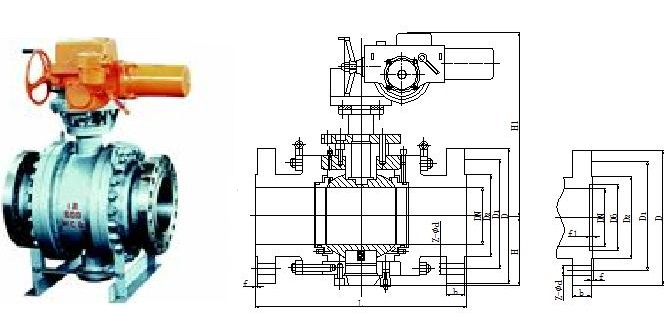

    主要连接及外形尺寸PN16

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    d

    f

    Z-Φd

    50

    216

    102

    165

    125

    100

    18

    3

    4-18

    65

    241

    114

    185

    145

    120

    18

    3

    4-18

    80

    283

    127

    200

    160

    135

    20

    3

    8-18

    100

    305

    152

    220

    180

    155

    20

    3

    8-18

    125

    356

    184

    250

    210

    185

    22

    3

    8-18

    150

    394

    219

    554

    285

    240

    210

    22

    3

    8-23

    200

    457

    273

    600

    340

    295

    265

    24

    3

    12-23

    250

    533

    360

    652

    405

    355

    320

    26

    3

    12-26

    300

    610

    395

    760

    460

    410

    375

    28

    4

    12-26

    350

    686

    430

    770

    520

    470

    435

    30

    4

    16-26

    400

    762

    470

    830

    580

    525

    485

    32

    4

    16-30

    450

    864

    550

    640

    585

    545

    40

    4

    20-30

    500

    914

    580

    940

    715

    650

    608

    44

    4

    20-33

    600

    1067

    700

    1020

    840

    770

    718

    54

    5

    20-36

    700

    1245

    800

    1115

    910

    840

    788

    58

    3

    24-36

    主要连接及外形尺寸PN25

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    d

    f

    Z-Φd

    50

    216

    102

    165

    125

    100

    20

    3

    4-18

    65

    241

    114

    185

    145

    120

    22

    3

    8-18

    80

    283

    127

    200

    160

    135

    24

    3

    8-18

    100

    305

    152

    235

    190

    160

    24

    3

    8-23

    125

    381

    184

    270

    220

    188

    26

    3

    8-26

    150

    403

    219

    235

    300

    250

    218

    28

    3

    8-26

    200

    502

    273

    235

    360

    310

    278

    30

    3

    12-26

    250

    568

    360

    400

    425

    370

    332

    32

    3

    12-30

    300

    648

    395

    400

    485

    430

    390

    34

    4

    16-30

    350

    762

    430

    410

    555

    490

    448

    38

    4

    16-34

    400

    838

    470

    410

    620

    550

    505

    40

    4

    16-36

    450

    914

    550

    670

    600

    555

    46

    4

    20-36

    500

    991

    580

    420

    730

    660

    610

    48

    4

    20-36

    600

    1143

    700

    690

    845

    770

    718

    58

    5

    20-39

    700

    1346

    800

    690

    960

    875

    815

    60

    3

    24-42

    主要连接及外形尺寸PN40

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    D6

    d

    f

    f1

    Z-Φd

    50

    216

    102

    165

    125

    100

    88

    20

    3

    4.5

    4-18

    65

    241

    114

    185

    145

    120

    110

    22

    3

    4.5

    8-18

    80

    283

    127

    200

    160

    135

    121

    24

    3

    4.5

    8-18

    100

    305

    152

    235

    190

    160

    150

    24

    3

    5

    8-23

    125

    381

    184

    270

    220

    188

    176

    26

    3

    5

    8-26

    150

    403

    219

    235

    300

    250

    218

    204

    28

    3

    5

    8-26

    200

    502

    273

    235

    375

    320

    282

    260

    34

    3

    5

    12-30

    250

    568

    360

    400

    450

    385

    345

    313

    38

    3

    5

    12-34

    300

    648

    395

    400

    515

    450

    408

    364

    42

    4

    5

    16-34

    350

    762

    430

    410

    580

    510

    465

    422

    46

    4

    5.5

    16-36

    400

    838

    470

    410

    660

    585

    535

    474

    50

    4

    5.5

    16-39

    450

    914

    550

    685

    610

    560

    524

    57

    4

    5.5

    20-39

    500

    991

    580

    420

    755

    670

    612

    576

    57

    4

    5.5

    20-42

    600

    1143

    700

    690

    890

    795

    730

    678

    72

    5

    5.5

    20-48

    主要连接及外形尺寸PN64

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    D6

    d

    f

    f1

    Z-Φd

    50

    292

    114

    180

    135

    100

    88

    26

    3

    4.5

    4-23

    65

    330

    124

    205

    160

    130

    110

    26

    3

    4.5

    8-23

    80

    356

    133

    215

    170

    140

    121

    28

    3

    4.5

    8-23

    100

    406

    159

    250

    200

    168

    150

    30

    3

    5

    8-26

    150

    495

    250

    554

    345

    280

    240

    204

    36

    3

    5

    8-33

    200

    597

    295

    574

    415

    345

    300

    260

    42

    3

    5

    12-36

    250

    673

    395

    731

    470

    400

    352

    313

    46

    3

    5

    12-36

    300

    762

    445

    771

    530

    460

    412

    364

    52

    4

    5

    16-36

    350

    826

    500

    867

    600

    525

    475

    422

    56

    4

    5.5

    16-39

    400

    902

    530

    805

    670

    585

    525

    474

    60

    4

    5.5

    16-42

  • 主要零件材质

    软密封

    材料代号

    阀体

    球体

    阀杆

    密封圈

    填料

    垫片

    C

    WCB 碳钢

    20Cr13

    20Cr13

    PTFE/PPL

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304

    304

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    PL

    CF3 (304 L) 不锈钢

    304L

    304L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    R

    CF8M (316) 不锈钢

    316

    316

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    RL

    CF3M(316L)不锈钢

    316L

    316L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    硬密封

    材料代号

    阀体

    球体

    阀杆

    阀座

    填料

    垫片

    C

    WCB 碳钢

    20Cr13+镍基合金/钨钴合金

    20Cr13

    20Cr13+硬质合金

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304+镍基合金/钨钴合金

    304

    304+硬质合金

    石墨

    304+石墨

    PL

    CF3 (304 L) 不锈钢

    304L+镍基合金/钨钴合金

    304L

    304L+硬质合金

    石墨

    304+石墨

    R

    CF8M (316) 不锈钢

    316+镍基合金/钨钴合金

    316

    316+硬质合金

    石墨

    304+石墨

    RL

    CF3M(316L)不锈钢

    316L+镍基合金/钨钴合金

    316L

    316L+硬质合金

    石墨

    304+石墨

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    备注

    WCB(C型)

    水、蒸汽、油品

    150

    密封圈为PPL

    时≤280

    CF8(P型)

    硝酸类

    150

    CF8M(R型)

    醋酸类

    150

    CF3(PL型)

    强氧化介质

    150

    CF3M(RL型)

    尿素等腐蚀性介质

    150

    壳体材料

    适用介质

    适用温度(℃)

    WCB(C型)

    水、蒸汽、油品

    425

    CF8(P型)

    硝酸类

    540

    CF8M(R型)

    醋酸类

    540

    CF3(PL型)

    强氧化介质

    425

    CF3M(RL型)

    尿素等腐蚀性介质

    425

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

    4

    6

    4.4

    0.6

    6.4

    9.6

    7

    0.6

  • 执行标准

    设计规范:GB/T 12237

    结构长度:GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 阀门维护
    电动球阀的任何一段都可安装在上游端,手电动球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。电动球阀锈蚀。 材质为CF8M的电动球阀在使用过程中出现锈蚀现象。奥氏体不锈钢经正常热处理后,室温下组织应为奥氏体,耐蚀性能很好。为了分析球阀的锈蚀原因,在其上取样进行分析。核对球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
