HH44X 微阻缓闭止回阀

更新:2016-4-12 16:00:34      点击:
  • 名称:    HH44X 微阻缓闭止回阀
  • 型号:    HH44X
  • 压力:    1.0~2.5MPa
  • 规格:    DN100~DN500
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。



  •

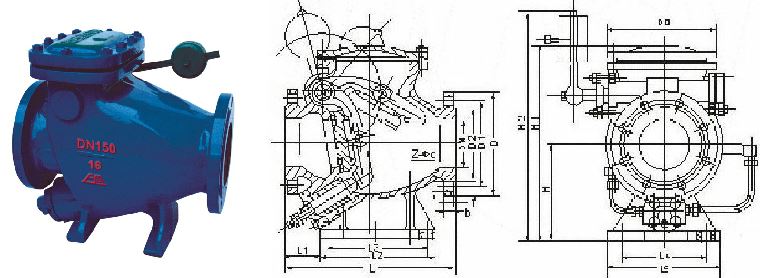

    主要连接及外形尺寸(HH44X-10)

    公称

    通径

    主要连接及外形尺寸

    阀体主要连接尺寸

    法兰主要连接尺寸

    L

    D0

    L1

    L2

    L3

    尺寸(mm)

    D

    D1

    D2

    f

    b

    Z-Φd

    L4

    L5

    H

    H1

    H2

    100

    350

    228

    70

    70

    240

    170

    230

    200

    408

    500

    220

    180

    156

    2

    22

    8-18

    150

    480

    310

    130

    130

    243

    200

    280

    274

    550

    740

    285

    240

    211

    2

    24

    8-22

    200

    500

    360

    122

    122

    234

    270

    350

    302

    606

    807

    340

    295

    266

    2

    24

    8-22

    250

    550

    460

    138

    138

    346

    270

    390

    348

    662

    892

    395

    350

    319

    2

    26

    12-22

    300

    620

    520

    182

    182

    360

    320

    400

    370

    802

    1140

    445

    400

    370

    2

    26

    12-22

    350

    720

    655

    205

    205

    380

    400

    460

    410

    930

    1230

    505

    460

    429

    2

    26

    16-22

    400

    900

    670

    200

    200

    495

    420

    550

    450

    1115

    1450

    565

    515

    480

    2

    26

    16-26

    500

    980

    780

    250

    250

    600

    460

    570

    550

    1353

    1700

    670

    620

    582

    2

    28

    20-26



  • 主要零件材料

    材料代号

    阀体、阀盖

    阀瓣

    垫片

    阀轴

    活塞缸筒

    平衡锺

    Z

    HT200

    橡胶组合件

    橡胶石绵板

    45

    1Cr18Ni9Ti

    HT150

    C

    WCB

    橡胶组合件

    石墨+304

    WCB

    不锈钢

    WCB

     其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能规范

    公称压力

    强度试验压力

    密封试验压力

    工作温度

    适用介质

    1.0

    1.5MPa

    1.1MPa

    80

    清水,原水

    1.6

    2.4MPa

    1.76MPa

    80

    清水,原水

  • 执行标准:

    设计标准:CJ/T154GB/T12224

    结构长度:GB/T12221

    连接法兰:JB/T79GB/T9113HG/T20592HG/T20615

    实验与检验:JB/T9092GB/T13927

    压力-温度:GB/T9131

    产品标示:GB/T12220

  • 存储维护

    1.本阀须保管存放在干燥、通风的室内。

    2.本阀保管存放期闸,阀瓣应处于关闭位置并固定,两端法兰应封闭。

    3.本阀存放期间,机加工表面应用容易清除的防锈剂涂覆。

    4.长期存放的阀门应定期检查,及时防护。

    安装维护

    1.本阀安装于水平管路

    2.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

    3.安装时应检查内腔,除去阀瓣固定装置,试转阀瓣检查密封面,并清洗。

    4..起吊本阀前,应检查吊环螺钉是否己拧紧。

    5.安装时要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致。

    6.安装时,应均匀对称拧紧连接螺栓。
