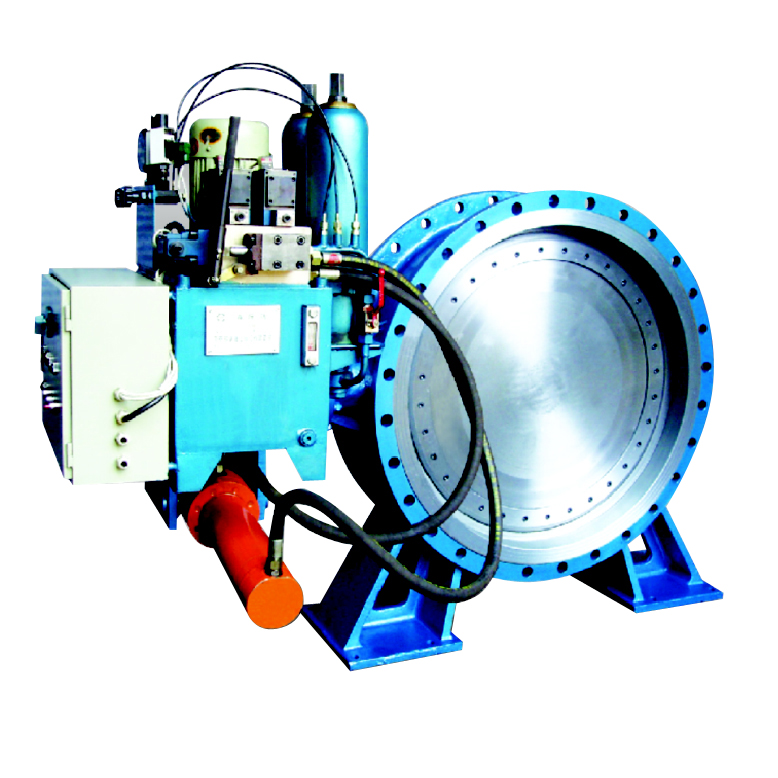

液控蝶阀

更新:2016-4-12 9:29:26      点击:
  • 名称:    液控蝶阀
  • 型号:    HD743H
  • 压力:    0.6~1.0MPa
  • 规格:    DN50~DN2200
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

        蓄能罐式液控缓闭止回蝶阀是我厂在消化吸收国外液控阀门最新基础上研制而成的新型产品。目前,该阀是我国最新一代液控蝶阀,它兼有闸阀和止回阀的功能,是一种能按预先调定好的程序,分两阶段(先快关一定角度,再慢速闭剩余角度)关闭的动作来消除水锤对管网破坏的理想控制设备。

    结构特点

    本产品主要由蝶阀本体、传动装置、液压和电气控制部分等组。具有以下主要特点:

        A.环保型产品在阀腔内过水面采用对人身体健康安全无害环保型涂料,符合生活饮用水卫生标准,对管道中的介质不产生任何污染。

        B.常规型产品在阀腔内过水面采用附着力强的防腐防锈涂料。本阀密封形式分为两种,第一种形式为:不锈钢-不锈钢,并采用三偏心结构其密封性能可靠蝶板关越紧,易于脱开;密封圈均采用不锈钢,耐蚀耐磨使用寿命长,维修方便,阀门用久后钢橡胶,它采用泄漏,只需更换密封圈即可;轴承为无铅型无给油自润滑轴承具有承载能力强,耐磨性好,摩擦阻力小等特点;轴端密封采用自紧式等双重密封,密封效果好;蝶板造形采用流线型设计,具有流阻系数小(0.2),阀门强度、钢性好,阀体强度试验可承受两倍公称压力。外形具有新颖、美观等特点。

        本阀具有较完善的液压系统和电气控制系统,既可就地操作,也可远距离操作,可本阀的控制系统采用蓄能罐取代了目前国内几家阀门厂生产的重锤式液控蝶阀中的重锤,将重锤势能变为油压势能,不仅节省了长期运行支承重锤所耗的能量,改善了液压系统的保压性能避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感,其控制机构构思新颖,设计合理,体积小,重量轻,结构简单,功能齐全,动作灵活可靠,外形美观,节能节材,维修方便,且维修时不需停止水泵工作等。以简便地实现泵阀联锁程序控制及微机集中控制,停电时,摇动手动油泵即可关阀。阀门开闭,动作十分方便。本阀液压和电气控制部分与阀体分离就近安装,根据液压和电气是否分离又分两种形式,用户可根据情况选择。

    工作原理

    液压系统动力源有三种即油泵电机组,蓄能器存储的液压能,手动油泵,其中蓄能器存储的液压能为主动力源,油泵电机组负责向蓄能器充液,需要时也可直接驱动阀门开关,手动油泵用于蓄能器无存储能量且无电情况下,手动开关阀门。对失电关阀型液压系统,两电磁球阀电磁铁同时得电时阀门开启,同时失电时阀门关闭。对得电关阀型液压系统,一电磁球阀电磁铁得电阀门开启,另一电磁球阀电磁铁得电阀门关闭。阀门开启速度由集成块上节流阀调节;阀门关闭分两阶段自动进行,先快关约65℃,再慢关剩下约25℃,快慢关闭速度和角度均在油缸后端装置上调节。在无电或需要手动的情况下,用人工推动电磁球阀阀芯,使油路处于相应状态,摇动手动油泵,即可实现阀门的开启或关闭。



  •

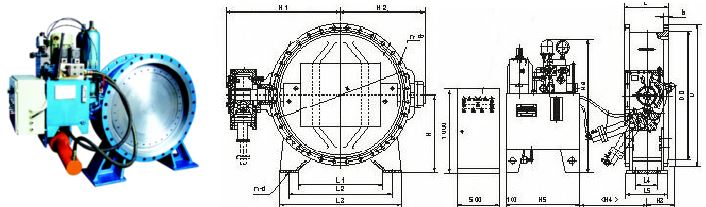

    主要连接及外形尺寸PN2.5

    公称

    通径

    主要阀门连接尺寸mm

    阀门连接尺寸mm

    法兰连接尺寸mm

    DN

    L

    H

    H1

    H2

    H3

    H4

    H5

    H6

    L1~L5

    n-d

    A1

    A2

    D

    K

    D0

    b

    N-Φ

    300

    178

    310

    575

    285

    220

    670

    540

    816

    650

    1200

    440

    395

    363

    24

    12-23

    350

    190

    320

    605

    317

    220

    670

    540

    816

    650

    1200

    490

    445

    413

    26

    12-23

    400

    216

    340

    640

    345

    220

    720

    540

    912

    700

    1400

    540

    495

    463

    28

    16-23

    450

    222

    370

    670

    373

    220

    720

    540

    912

    700

    1400

    595

    550

    518

    28

    16-23

    500

    229

    400

    735

    400

    240

    720

    540

    912

    700

    1400

    645

    600

    568

    30

    20-23

    600

    267

    460

    800

    459

    240

    720

    610

    912

    700

    1400

    755

    705

    667

    30

    20-26

    700

    292

    540

    856

    520

    240

    825

    610

    1095

    800

    1600

    860

    810

    772

    32

    24-26

    800

    318

    580

    990

    578

    310

    825

    610

    1095

    800

    1600

    975

    920

    878

    34

    24-31

    900

    330

    635

    1039

    655

    310

    825

    610

    1095

    800

    1600

    1075

    1020

    978

    36

    24-31

    1000

    410

    695

    1089

    718

    310

    825

    610

    1095

    800

    1600

    1175

    1120

    1078

    36

    28-31

    1200

    470

    810

    1219

    845

    310

    825

    610

    1095

    800

    1600

    1375

    1320

    1280

    30

    32-30

    1400

    530

    920

    1329

    975

    360

    855

    610

    1329

    800

    1800

    1575

    1520

    1480

    30

    36-30

    1600

    600

    1040

    1479

    1100

    360

    855

    610

    1329

    800

    1800

    1790

    1730

    1690

    32

    40-30

    1800

    670

    1140

    1650

    1240

    360

    855

    610

    1329

    800

    1800

    1990

    1930

    1890

    34

    44-30

    2000

    760

    1250

    1800

    1359

    525

    895

    810

    1234

    900

    1800

    2190

    2130

    2090

    34

    48-30

    2200

    590

    1360

    1979

    1500

    525

    940

    810

    1234

    900

    1800

    2405

    2340

    2295

    36

    52-33

    主要连接及外形尺寸PN6

    公称

    通径

    主要阀门连接尺寸mm

    阀门连接尺寸mm

    法兰连接尺寸mm

    DN

    L

    H

    H1

    H2

    H3

    H4

    H5

    H6

    L1~L5

    n-d

    A1

    A2

    D

    K

    D0

    b

    N-Φ

    300

    178

    310

    575

    285

    220

    670

    540

    816

    650

    1200

    440

    395

    363

    24

    12-23

    350

    190

    320

    605

    317

    220

    670

    540

    816

    650

    1200

    490

    445

    413

    26

    12-23

    400

    216

    340

    640

    345

    220

    720

    540

    912

    700

    1400

    540

    495

    463

    28

    16-23

    450

    222

    370

    670

    373

    220

    720

    540

    912

    700

    1400

    595

    550

    518

    28

    16-23

    500

    229

    400

    735

    400

    240

    720

    540

    912

    700

    1400

    645

    600

    568

    30

    20-23

    600

    267

    460

    800

    459

    240

    720

    540

    912

    700

    1400

    755

    705

    667

    30

    20-26

    700

    292

    540

    856

    520

    240

    825

    610

    1095

    800

    1600

    860

    810

    772

    32

    24-26

    800

    318

    580

    991

    578

    310

    825

    610

    1095

    800

    1600

    975

    920

    878

    34

    24-31

    900

    330

    635

    1039

    655

    310

    825

    610

    1095

    800

    1600

    1075

    1020

    978

    36

    24-31

    1000

    410

    695

    1089

    718

    310

    825

    610

    1095

    800

    1600

    1175

    1120

    1078

    36

    28-31

    1200

    470

    810

    1239

    845

    360

    855

    610

    1329

    800

    1800

    1405

    1340

    1295

    40

    32-34

    1400

    530

    920

    1359

    975

    360

    855

    610

    1329

    800

    1800

    1630

    1560

    1510

    44

    36-37

    1600

    600

    1040

    1513

    1100

    525

    895

    810

    1234

    900

    1800

    1830

    1760

    1710

    48

    40-37

    1800

    670

    1140

    1655

    1240

    525

    895

    810

    1234

    900

    1800

    2045

    1970

    1918

    50

    44-40

    2000

    760

    1250

    1843

    1359

    680

    895

    810

    1234

    900

    1800

    2265

    2180

    2125

    54

    48-43

     主要连接及外形尺寸PN10

    公称

    通径

    主要阀门连接尺寸mm

    阀门连接尺寸mm

    法兰连接尺寸mm

    DN

    L

    H

    H1

    H2

    H3

    H4

    H5

    H6

    L1~L5

    n-d

    A1

    A2

    D

    K

    D0

    b

    N-Φ

    300

    178

    310

    630

    285

    220

    670

    540

    816

    650

    1200

    445

    400

    370

    28

    12-23

    350

    190

    320

    643

    317

    220

    670

    540

    816

    650

    1200

    505

    460

    429

    30

    16-23

    400

    216

    340

    660

    345

    240

    720

    540

    912

    700

    1400

    565

    515

    480

    32

    16-28

    450

    222

    370

    710

    380

    240

    720

    540

    912

    700

    1400

    615

    565

    530

    32

    20-28

    500

    229

    400

    720

    425

    240

    720

    540

    912

    700

    1400

    670

    620

    582

    34

    20-28

    600

    267

    460

    795

    469

    240

    720

    540

    912

    700

    1400

    780

    725

    682

    36

    20-31

    700

    292

    540

    910

    530

    310

    825

    610

    1095

    800

    1600

    895

    840

    794

    40

    24-31

    800

    318

    580

    980

    590

    310

    825

    610

    1095

    800

    1600

    1015

    950

    901

    44

    24-34

    900

    330

    635

    1050

    665

    310

    825

    610

    1095

    800

    1600

    1115

    1050

    1001

    46

    28-34

    1000

    410

    695

    1107

    718

    360

    895

    610

    1329

    800

    1600

    1230

    1160

    1112

    50

    28-37

    1200

    470

    810

    1150

    855

    360

    895

    610

    1329

    800

    1600

    1455

    1380

    1328

    56

    32-40

    1400

    530

    920

    1413

    1000

    525

    940

    810

    1234

    900

    1800

    1675

    1590

    1530

    62

    36-43

    1600

    600

    1040

    1618

    1130

    680

    940

    810

    1234

    900

    1800

    1915

    1820

    1750

    68

    40-49

    1800

    670

    1140

    1758

    1250

    680

    940

    810

    1234

    900

    1800

    2115

    2020

    1950

    70

    44-49

    2000

    760

    1250

    1960

    1359

    680

    940

    810

    1234

    900

    1800

    2325

    2230

    2150

    74

    48-49



  • 主要零件材质

    材料代号

    阀体、阀盖、阀板

    阀座

    密封圈

    阀杆

    填料

    Q

    QT450 球墨铸铁

    Q450+铜/不锈钢

    不锈钢多层次/橡胶

    20Cr13

    石墨

    C

    WCB 碳钢

    WCB+铜/不锈钢

    不锈钢多层次/橡胶

    20Cr13

    石墨

    -

    镍铬铸铁

    镍铬铸铁+不锈钢

    橡胶

    316L

    石墨

     其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    硬密封温度(℃)

    软密封温度(℃)

    球墨铸铁(Q

    水、空气、油品

    425

    80

    碳素钢(C型)

    水、空气、油品

    425

    80

    镍铬铸铁

    海水

    -

    80



    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    0.25

    0.375

    0.275

    0.6

    0.6

    0.9

    0.66

    0.6

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.8

    0.6

     特殊参数

    开阀时间()

    阀门通径

    可调

    1000

    1000

    10~60

    30~120

    关阀角度()

    快关

    65±10

    慢关

    25±10

    关阀时间()

    快关

    2~25

    3~30

    慢关

    4~60

    5~60

  • 执行标准

    设计规范:JB/T 5299、JB/T 8527

    结构长度:GB/T 12221

    连接法兰:GB/T 17241.6、ISO 7005-2、BS PrEN1092-2

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 储存维护

     产品长时间存放时,应放于干燥处,封闭进出口两端,在密封面涂上防锈油。临时停放时可在外墙板位置增加辅助支承以保持平稳。半年不安装,液压系统需清洗换油。本阀禁止露天存放。

    安装维护

      安装前应核对本阀铭牌参数是否符合使用要求;清洗阀体通道及蝶板、检查各部位有无损坏现象,各零部件联接螺栓是否紧固。本阀若安装在水泵出口时,阀体箭头方向为密封承压方向,与水泵出水方向相反;蝶阀安装在基础上应校正水平,保证阀轴不倾斜。阀门支脚及辅助支撑主要用于保证阀门安装运行平稳,不宜大量承受与其垂直的管道轴向水推力;起吊时不得翻转、倒放;注意在四个起吊点中选取平衡位置。
