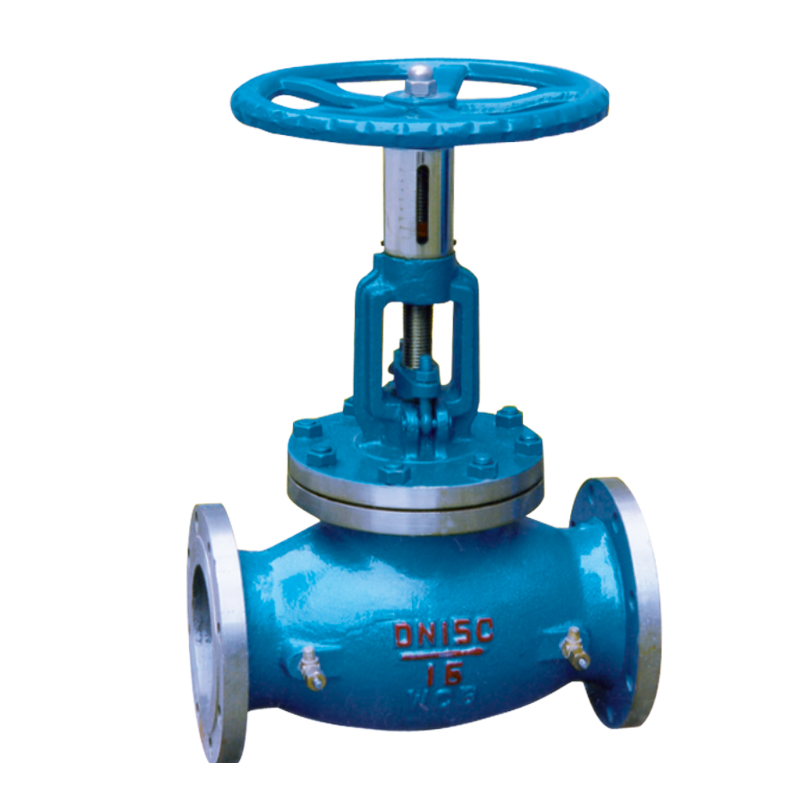

KPF平衡阀

更新:2016-4-12 14:23:01      点击:
  • 名称:    KPF平衡阀
  • 型号:    KPF
  • 压力:    1.6MPa
  • 规格:    DN15~DN600
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

        KPF平衡阀是一种具有特殊功能的调节型阀门,具有良好的流量特性,能够合理地分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不均问题。由于该阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理现象。



  •

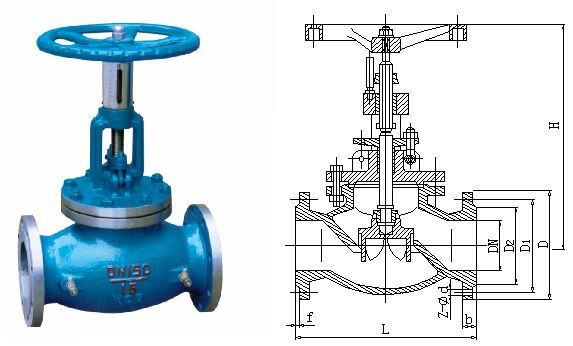

    主要连接及外形尺寸(PN16)

    公称通径

     主要外形尺寸及连接尺寸

    阀门尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    b

    f

    z-Φd

    20

    150

    160

    105

    75

    56

    18

    2

    4-Φ14

    25

    160

    182

    115

    85

    65

    18

    2

    4-Φ14

    32

    180

    192

    140

    100

    76

    18

    2

    4-Φ18

    40

    200

    250

    150

    110

    84

    18

    3

    4-Φ18

    50

    230

    264

    165

    125

    99

    18

    3

    4-Φ18

    65

    290

    380

    185

    145

    118

    18

    3

    4-Φ18

    80

    310

    413

    200

    160

    132

    20

    3

    8-Φ18

    100

    350

    446

    220

    180

    156

    20

    3

    8-Φ18

    125

    400

    540

    250

    210

    184

    22

    3

    8-Φ18

    150

    480

    623

    285

    240

    211

    22

    3

    8-Φ22

    200

    495

    687

    340

    295

    266

    24

    3

    12-Φ22

    250

    622

    782

    405

    355

    315

    26

    3

    12-Φ26

    300

    698

    914

    460

    410

    370

    28

    3

    12-Φ26

    350

    787

    968

    520

    470

    428

    30

    4

    16-Φ26

    400

    914

    1037

    580

    525

    479

    32

    4

    16-Φ30

    500

    978

    1140

    715

    650

    601

    44

    4

    20-Φ33

    600

    1295

    1790

    840

    770

    716

    54

    5

    20-Φ36

  • 主要零件材质

    材料代号

    阀体、阀盖

    阀杆

    阀芯

    填料

    垫片

    手轮

    Z

    HT200 灰铸铁

    20Cr13

    不锈钢

    石墨

    304+石墨

    可锻铸铁

    Q

    QT450 球铁

    20Cr13

    不锈钢

    石墨

    304+石墨

    可锻铸铁

    C

    WCB 碳钢

    20Cr13

    不锈钢

    石墨

    304+石墨

    可锻铸铁

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    HT200Z型)

    水、蒸汽、油品

    200

    QT450C型)

    水、蒸汽、油品

    350

    WCB(C型)

    水、蒸汽、油品

    425

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    上密封(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.0

    1.5

    1.1

    0.6

    1.1

    1.6

    2.4

    1.76

    0.6

    1.76

    2.5

    3.75

    2.75

    0.6

    2.75

  • 执行标准

    设计规范:GB/T12224

    结构长度: GB/T12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 阀门维护

    1.安装前应仔细核对阀门铭牌内容,保证阀门的类型,尺寸、使用温度等额定值符合管道的使用情况。

    2.取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

    3.准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

    4.在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.

    5.安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

    6.与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
