轨道球阀
- 名称: 轨道球阀
- 型号: GQ47
- 压力: 1.6～6.4MPa
- 规格: DN32～DN600
- 材质: WCB、CF8、CF8M、A4等
产品描述
轨道球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。轨道球阀是一种比较新型的球阀类别，它自身结构优越开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

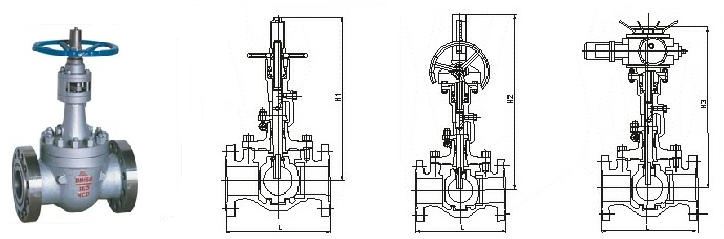

主要连接及外形尺寸PN16
公称
通径
主要阀门连接尺寸
阀体主要连接尺寸
法兰主要连接尺寸
L
H1
H2
H3
D
D1
D2
d
f
Z-Φd
15
130
220
450
415
95
65
45
14
2
4-14
20
150
230
486
455
105
75
55
14
2
4-14
25
160
240
525
500
115
85
65
14
2
4-14
32
180
260
550
535
135
100
78
16
2
4-18
40
200
307
610
580
145
110
85
16
3
4-18
50
230
360
640
605
160
125
100
16
3
4-18
65
290
410
640
605
180
145
120
18
3
4-18
80
310
483
675
620
195
160
135
20
3
8-18
100
350
512
710
640
215
180
155
20
3
8-18
125
400
543
740
685
245
210
185
22
3
8-18
150
480
581
820
735
280
240
210
24
3
8-23
200
600
617
905
850
335
295
265
26
3
12-23
250
730
672
955
900
405
355
320
30
3
12-25
300
850
723
990
920
460
410
375
30
4
12-25
350
980
758
1050
1100
520
470
435
34
4
16-25
400
1100
791
1100
1250
580
525
485
36
4
16-30
450
1200
828
1270
1340
640
585
545
40
4
20-30
主要连接及外形尺寸PN25
公称
通径
主要阀门连接尺寸
阀体主要连接尺寸
法兰主要连接尺寸
L
H1
H2
H3
D
D1
D2
d
f
Z-Φd
15
130
220
450
415
95
65
45
16
2
4-14
20
150
230
486
455
105
75
55
16
2
4-14
25
160
240
525
500
115
85
65
16
2
4-14
32
180
260
550
535
135
100
78
18
2
4-18
40
200
307
610
580
145
110
85
18
3
4-18
50
230
360
640
605
160
125
100
20
3
4-18
65
290
410
640
605
180
145
120
22
3
8-18
80
310
483
675
620
195
160
135
22
3
8-18
100
350
512
710
640
230
190
160
24
3
8-23
125
400
543
740
685
270
220
188
28
3
8-25
150
480
581
820
735
300
250
218
30
3
8-25
200
600
617
905
850
360
310
278
34
3
12-25
250
730
672
955
900
425
370
332
36
3
12-30
300
850
723
990
920
485
430
390
40
4
16-30
350
980
758
1050
1100
550
490
448
44
4
16-34
400
1100
791
1100
1250
610
550
505
48
4
16-34
450
1200
828
1270
1340
660
600
555
50
4
20-34
主要连接及外形尺寸PN40
公称
通径
主要阀门连接尺寸
阀体主要连接尺寸
法兰主要连接尺寸
L
H1
H2
H3
D
D1
D2
D6
d
f
Z-Φd
15
130
230
486
455
95
65
45
40
16
2
4-14
20
150
240
525
500
105
75
55
51
16
2
4-14
25
160
260
550
535
115
85
65
58
16
2
4-14
32
180
280
610
580
135
100
78
66
18
2
4-18
40
200
320
640
605
145
110
85
76
18
3
4-18
50
230
360
640
605
160
125
100
88
20
3
4-18
65
290
436
675
620
180
145
120
110
22
3
8-18
80
310
492
710
640
195
160
135
121
22
3
8-18
100
350
527
740
685
230
190
160
150
24
3
8-23
125
400
607
820
735
270
220
188
176
28
3
8-25
150
480
649
905
850
300
250
218
204
30
3
8-25
200
600
701
955
900
375
320
282
260
38
3
12-30
250
730
750
990
920
445
385
345
313
42
3
12-34
300
850
750
1050
1100
510
450
408
364
46
4
16-34
350
980
790
1100
1250
570
510
465
422
52
4
16-34
400
1100
832
1270
1340
655
585
535
474
58
4
16-41
450
1200
875
1450
1555
680
610
560
524
60
4
20-41
主要连接及外形尺寸PN64
公称
通径
主要阀门连接尺寸
阀体主要连接尺寸
法兰主要连接尺寸
L
H1
H2
H3
D
D1
D2
D6
d
f
Z-Φd
15
130
240
525
500
105
75
55
40
18
2
4-14
20
150
260
550
535
125
90
68
51
20
2
4-18
25
160
280
610
580
135
100
78
58
22
2
4-18
32
180
300
640
605
150
110
82
66
24
2
4-23
40
200
329
640
605
165
125
95
76
24
3
4-23
50
230
365
675
620
175
135
105
88
26
3
4-23
65
290
450
710
640
200
160
130
110
28
3
8-23
80
310
509
740
685
210
170
140
121
30
3
8-23
100
350
541
820
735
250
200
168
150
32
3
8-25
125
400
663
905
850
295
240
202
176
36
3
8-30
150
480
725
955
900
340
280
240
204
38
3
8-34
200
600
781
990
920
405
345
300
260
44
3
12-34
250
730
790
1050
1100
470
400
352
313
48
3
12-41
300
850
806
1100
1250
530
460
412
364
54
4
16-41
350
980
821
1270
1340
595
525
475
422
60
4
16-41
400
1100
858
1450
1555
670
585
525
474
66
4
16-48
主要零件材质
软密封结构
材料代号
阀体
球体
阀杆
阀座
填料
垫片
C
WCB 碳钢
20Cr13
20Cr13
PTFE/PPL
石墨
石墨+304
P
CF8 (304 )不锈钢
304
304
PTFE/PPL
PTFE/PPL
PTFE/PPL
PL
CF3 (304 L) 不锈钢
304L
304L
PTFE/PPL
PTFE/PPL
PTFE/PPL
R
CF8M (316) 不锈钢
316
316
PTFE/PPL
PTFE/PPL
PTFE/PPL
RL
CF3M(316L)不锈钢
316L
316L
PTFE/PPL
PTFE/PPL
PTFE/PPL
硬密封结构
材料代号
阀体
球体
阀杆
阀座
填料
垫片
C
WCB 碳钢
20Cr13+镍基合金/钨钴合金
20Cr13
20Cr13+硬质合金
石墨
304+石墨
P
CF8 (304 )不锈钢
304+镍基合金/钨钴合金
304
304+硬质合金
石墨
304+石墨
PL
CF3 (304 L) 不锈钢
304L+镍基合金/钨钴合金
304L
304L+硬质合金
石墨
304+石墨
R
CF8M (316) 不锈钢
316+镍基合金/钨钴合金
316
316+硬质合金
石墨
304+石墨
RL
CF3M(316L)不锈钢
316L+镍基合金/钨钴合金
316L
316L+硬质合金
石墨
304+石墨
其它特殊材质我公司亦可根据客户需求量身定做。
主要性能特性
软密封结构
壳体材料
适用介质
适用温度（℃）
WCB（C型）
水、蒸汽、油品
阀座为PTFE≤150
阀座为PPL≤280
CF8（P型）
硝酸类
CF8M（R型）
醋酸类
CF3（PL型）
强氧化介质
CF3M（RL型）
尿素等腐蚀性介质
硬密封结构
壳体材料
适用介质
适用温度（℃）
WCB（C型）
水、蒸汽、油品
≤425
CF8（P型）
硝酸类
≤540
CF8M（R型）
醋酸类
≤540
CF3（PL型）
强氧化介质
≤425
CF3M（RL型）
尿素等腐蚀性介质
≤425
公称压力PN（MPa）
壳体（MPa）
试验压力（MPa）
密封（液）（MPa）
密封（气）（MPa）
1.6
2.4
1.8
0.6
2.5
3.8
2.8
0.6
4
6
4.4
0.6
6.4
9.6
7
0.6
执行标准
设计规范：GB/T 12237
结构长度：GB/T 12221
连接法兰：GB/T9113、HG/T20592、HG/T20615、JB/T 79
试验与检验：GB/T13927、JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
阀门维护
1.安装前应仔细核对阀门铭牌内容，保证阀门的类型，尺寸、阀座材料、使用温度等额定值符合管道的使用情况。
2.根据铭牌上的数据以及位号，确认该阀门适用于即将安装的位臵和使用工况。
3.检查手轮和阀位指示杆是否完好。
4.对于手动阀门，将手轮打到全开和全关位臵，检查阀门操作是否轻便，是否与阀位指示行程表相一致。
5.对于安装了执行器并配有仪表及控制系统部件的阀门，应检查所有的仪表及管件是否损伤。
6.小尺寸阀门可以用手提起和搬运而不会损伤阀门。对于大尺寸阀门应使用起重吊耳或用钢链缠绕在阀盖上进行搬运和安装。切勿直接将钢链绑在手轮上起吊大口径阀门，否则有可能导致人身伤害或财产损失。
7.阀门安装时应确定建议压力端在阀门关闭时安装在管线的高压端。正确的安装方向会延长阀门的使用寿命并易于操作。
