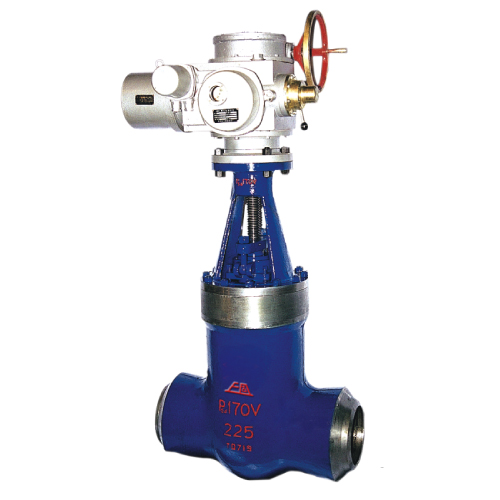

电动闸阀

更新:2016-4-20 16:33:42      点击:
  • 名称:    电动闸阀
  • 型号:    Z962
  • 压力:    P54 100V、P54 140V、P54 170V
  • 规格:    DN50~DN350
  • 材质:    12Cr5MoV
  • 在线订购
  • 产品描述

    高温高压电站闸阀"也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。本类阀门在管道中一般应当水平安装。



  •

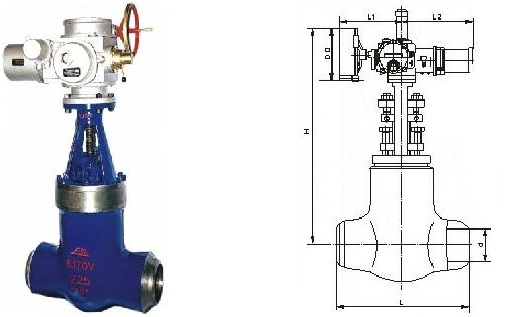

    主要尺寸及重量1500Lb

    公称通径

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    2-1/2"

    56

    254

    520

    200

    140

    243

    SMC-04

    3"

    64

    305

    523

    200

    140

    243

    SMC-04

    4"

    85

    406

    599

    508

    198

    281

    SMC-03

    599

    305

    400

    555

    SMC-00

    5"

    100

    483

    678

    508

    198

    281

    SMC-03

    678

    305

    400

    555

    SMC-00

    6"

    126

    559

    793

    305

    410

    565

    SMC-0

    793

    305

    420

    654

    SMC-1

    8"

    158

    711

    813

    305

    410

    565

    SMC-0

    813

    305

    420

    654

    SMC-1

    10"

    200

    864

    998

    457

    440

    688

    SMC-2

    988

    305

    420

    654

    SMC-1

    12"

    250

    991

    1141

    305

    420

    654

    SMC-1

    1156

    457

    440

    688

    SMC-2

     主要尺寸及重量2000Lb

    公称通径

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    2-1/2"

    50

    330

    540

    200

    140

    243

    SMC-04

    3"

    60

    368

    558

    508

    198

    332

    SMC-03

    4"

    80

    457

    654

    305

    400

    555

    SMC-00

    5"

    96

    533

    780

    305

    400

    555

    SMC-00

    780

    305

    410

    565

    SMC-0

    6"

    118

    610

    830

    305

    410

    565

    SMC-0

    8"

    148

    762

    960

    305

    410

    565

    SMC-0

    960

    305

    420

    654

    SMC-1

    10"

    180

    914

    1020

    304

    420

    654

    SMC-1

    1024

    457

    440

    688

    SMC-2

    12"

    222

    1041

    1150

    457

    440

    688

    SMC-2

    14"

    254

    1118

    1230

    457

    440

    688

    SMC-2

     主要尺寸及重量2500Lb

    公称通径

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    2-1/2"

    46

    330

    533

    508

    198

    332

    SMC-03

    533

    200

    140

    243

    SMC-04

    3"

    54

    368

    549

    508

    198

    332

    SMC-03

    549

    200

    140

    243

    SMC-04

    4"

    70

    457

    653

    508

    198

    332

    SMC-03

    644

    305

    410

    565

    SMC-0

    5"

    86

    533

    760

    305

    400

    555

    SMC-00

    774

    305

    400

    565

    SMC-0

    6"

    104

    610

    850

    305

    400

    555

    SMC-00

    861

    305

    410

    565

    SMC-0

    8"

    130

    762

    847

    305

    410

    565

    SMC-0

    860

    305

    420

    654

    SMC-1

    10"

    162

    914

    1021

    305

    420

    654

    SMC-1

    主要尺寸及重量3500Lb

    公称通径

    主要外形及连接尺寸(mm)

    电动装置

    d

    L

    H

    H0

    L1

    L2

    3"

    44

    440

    620

    508

    198

    332

    SMC-03

    623

    305

    400

    555

    SMC-00

    4"

    56

    540

    721

    305

    400

    555

    SMC-00

    730

    305

    410

    565

    SMC-0

    5"

    74

    616

    796

    305

    410

    565

    SMC-0

    796

    305

    420

    654

    SMC-1

    6"

    88

    692

    857

    305

    410

    565

    SMC-0

    857

    305

    420

    654

    SMC-1

    8"

    116

    846

    1041

    305

    420

    654

    SMC-1

    1051

    457

    440

    688

    SMC-2

    10"

    142

    1000

    1197

    457

    440

    688

    SMC-2

  • 主要零件材料

    材料代号

    阀体、阀盖、闸板

    阀杆

    阀杆螺母

    填料

    手轮

         C

    ASTM A216 WCB 碳钢

     20Cr13

    ZQAL9-4

    石墨

    可锻铸铁

         P

    ASTM A351 CF8(304) 不锈钢

     ASTM A182 F304

    ZQAL9-4

    PTFE

    可锻铸铁

         R

    ASTM A351 CF8M(316)不锈钢

     ASTM A182 F316

    ZQAL9-4

    PTFE

    可锻铸铁

         I

    ASTM A217 WC6 铬钼钢

     38CrMoAL

    ZQAL9-4

    石墨

    可锻铸铁

         V

    ASTM A217 WC9 铬钼钢

     25Cr2MoVA

    ZQAL9-4

    石墨

    可锻铸铁

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 性能规范

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    200

    铬镍钼钛钢(R型)

    醋酸类

    200

    铬钼钢(IV型)

    水、蒸汽、油品

    550

    公称压力(Lb

    壳体MPa

    试验压力(MPa

    上密封MPa

    密封(液)MPa

    密封(气)MPa

    1500

    37.5

    27.5

    0.6

    27.5

    2000

    54

    39.6

    0.6

    39.6

    2500

    63

    46.2

    0.6

    46.2

  • 执行标准:

    设计标准:ASME B16.34  API 600  E101

    结构长度:ASME B16.10  E101

    坡口尺寸:ASME B16.25

    实验与检验:API 598

    压力-温度:ASME B16.34

    产品标示:ASME B16.34

  • 储存维护

      阀门可以存储在任何掩蔽的区域内,但一定要注意防止阀门被泥土或者地基弄脏。在装运时,阀门的入口及出口均带有保护端盖。注意安装阀门以前,不要将这些保护端盖除去。准备安装阀门时,首先将保护端盖卸下,然后检查连接部位是否清洁。如果是对焊连接式阀门,要清除端部一切可见异物。对需要焊接的部位要用适合的溶液进行清洗,如丙酮或者酒精。不要使用含有氟化物或者氯化物的溶液。

    安装维护

    1.手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

    2.双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)。

    3.带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力)。

    4.带传动机构的闸阀,按产品使用说明书的规定安装。

    5.如果阀门经常开关使用,每月至少润滑一次。
