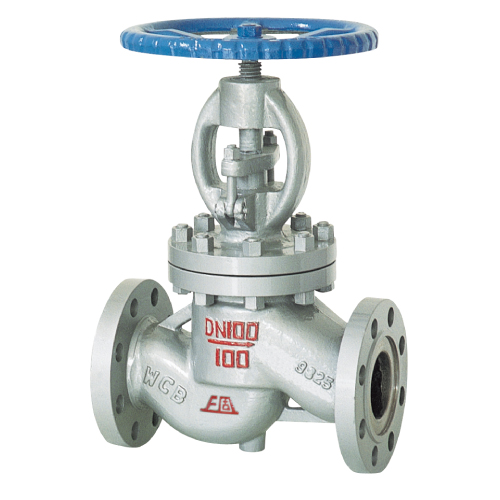

截止阀 J41H
- 名称: 截止阀 J41H
- 型号: J41H
- 压力: 1.0～10MPa
- 规格: DN15~DN500
- 材质: WCB、CF8、CF8M、A4等
产品描述
1.截止阀结构简单，制造与维修都较方便。
2.密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
3.启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
4.启闭力矩大、启闭较费力，启闭时间校长。
5.流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6.介质流动方向 :公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7.全开时阀瓣经常受冲蚀。

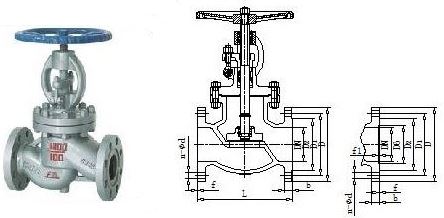

主要连接及外形尺寸（PN16）
公称通经
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
z-Φd
10
130
198
120
90
60
40
14
2
4-14
15
130
200
120
95
65
45
14
2
4-14
20
150
243
140
105
75
55
14
2
4-14
25
160
253
160
115
85
65
14
2
4-14
32
180
280
160
135
100
78
15
2
4-18
40
200
312
200
145
110
85
16
3
4-18
50
230
321
200
160
125
100
16
3
4-18
65
290
325
240
180
145
120
18
3
4-18
80
310
355
240
195
160
135
20
3
8-18
100
350
415
280
215
180
155
20
3
8-18
125
400
460
320
245
210
185
22
3
8-18
150
480
510
360
280
240
210
24
3
8-23
200
600
590
360
335
295
265
26
3
12-23
主要连接及外形尺寸（PN25）
公称通经
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
b
f
z-Φd
10
130
198
120
90
60
40
16
2
4-14
15
130
218
120
95
65
45
16
2
4-14
20
150
258
140
105
75
55
16
2
4-14
25
160
275
160
115
85
65
16
2
4-14
32
180
280
180
135
100
78
18
2
4-18
40
200
330
200
145
110
85
18
3
4-18
50
230
350
240
160
125
100
20
3
4-18
65
290
355
280
180
145
120
22
3
8-18
80
310
400
280
195
160
135
22
3
8-18
100
350
415
320
230
190
160
24
3
8-23
125
400
460
360
270
220
188
28
3
8-25
150
480
510
400
300
250
218
30
3
8-25
200
600
710
400
360
310
278
34
3
12-25
主要连接及外形尺寸（PN40）
公称通径
主要连接尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
D6
b
f
f2
z-Φd
10
130
198
120
90
60
40
35
16
2
4
4-14
15
130
233
120
95
65
45
40
16
2
4
4-14
20
150
275
140
105
75
55
51
16
2
4
4-14
25
160
285
160
115
85
65
58
16
2
4
4-14
32
180
302
180
135
100
75
66
18
2
4
4-18
40
200
355
200
145
110
85
76
18
3
4
4-18
50
230
373
240
160
125
100
88
20
3
4
4-18
65
290
408
280
180
145
120
110
22
3
4
8-18
80
310
436
320
195
160
135
121
22
3
4
8-18
100
350
480
360
230
190
160
150
24
3
4.5
8-23
125
400
558
400
270
220
188
176
28
3
4.5
8-25
150
480
611
400
300
250
218
204
30
3
4.5
8-25
200
600
720
400
375
320
282
260
38
3
4.5
12-30
主要连接及外形尺寸（PN64）
公称通径
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
D6
b
f
f1
z-Φd
10
170
195
120
100
70
50
35
18
2
4
4-14
15
170
198
140
105
75
55
40
18
2
4
4-14
20
190
228
160
125
90
68
51
20
2
4
4-18
25
210
275
180
135
100
78
58
22
2
4
4-18
32
230
325
200
150
110
82
66
24
2
4
4-23
40
260
360
240
165
125
95
76
24
3
4
4-23
50
300
410
280
175
135
105
88
26
3
4
4-23
65
340
450
320
200
160
130
110
28
3
4
8-23
80
380
485
360
210
170
140
121
30
3
4
8-23
100
430
537
400
250
200
168
150
32
3
4.5
8-25
125
500
631
400
295
240
202
176
36
3
4.5
8-30
150
550
646
450
340
280
240
204
38
3
4.5
8-34
200
650
813
500
405
345
300
260
44
3
4.5
12-34
主要连接及外形尺寸（PN100）
公称通径
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
D6
b
f
f1
z-Φd
10
170
198
120
100
70
50
35
20
2
4
4-14
15
170
202
140
105
75
55
40
20
2
4
4-14
20
190
228
160
125
90
68
51
22
2
4
4-18
25
210
250
180
135
100
78
58
24
2
4
4-18
32
230
326
220
150
110
82
66
24
2
4
4-23
40
260
359
240
165
125
95
76
26
3
4
4-23
50
300
414
280
195
145
112
88
28
3
4
4-25
65
340
434
320
220
170
138
110
32
3
4
8-25
80
380
547
400
230
180
148
121
34
3
4
8-25
100
430
621
450
265
210
172
150
38
3
4.5
8-30
125
500
732
450
310
250
210
176
42
3
4.5
8-34
150
550
840
500
350
290
250
204
46
3
4.5
12-34
200
650
925
550
430
360
312
260
54
3
4.5
12-41
主要连接及外形尺寸（PN160）
公称通径
主要外形尺寸及连接尺寸（mm）
阀门连接尺寸
法兰连接尺寸
L
H
D0
D
D1
D2
D6
b
f
f1
z-Φd
15
170
148
140
110
75
52
40
24
2
4
4-18
20
190
156
160
130
90
62
51
26
2
4
4-23
25
210
175
180
140
100
72
58
28
2
4
4-23
32
230
200
200
165
115
85
66
30
2
4
4-25
40
260
231
240
175
125
92
76
32
3
4
4-27
50
300
262
250
215
165
132
88
36
3
4
8-25
65
340
303
320
245
190
152
110
44
3
4
8-30
80
380
341
400
260
205
168
121
46
3
4
8-30
100
430
485
450
300
240
200
150
48
3
4.5
8-34
主要零件材料
材料代号
阀体、阀盖
阀瓣
阀杆
阀杆螺母
填料
手轮
C
WCB 碳钢
25#+硬质合金或不锈钢
20Cr13
ZQAL9-4
石墨
可锻铸铁
P
CF8(304) 不锈钢
不锈钢
304
ZQAL9-4
PTFE
可锻铸铁
PL
CF3(304L) 不锈钢
不锈钢
304L
ZQAL9-4
PTFE
可锻铸铁
R
CF8M(316)不锈钢
不锈钢
316
ZQAL9-4
PTFE
可锻铸铁
RL
CF3M(316L)不锈钢
不锈钢
316L
ZQAL9-4
PTFE
可锻铸铁
I
WC6 铬钼钢
合金钢+硬质合金
35CrMoV
ZQAL9-4
石墨
可锻铸铁
V
WC9 铬钼钢
合金钢+硬质合金
25Cr2MoV
ZQAL9-4
石墨
可锻铸铁
其它特殊材质我公司亦可根据客户需求量身定做。
性能规范
壳体材料
适用介质
适用温度（℃）
碳素钢（C型）
水、蒸汽、油品
≤425
铬镍钛钢（P型）
硝酸类
≤200
铬镍钼钛钢（R型）
醋酸类
≤200
铬钼钢（I型）
水、蒸汽、油品
≤550
公称压力PN（MPa）
壳体
试验压力（MPa）
上密封
密封（液）
密封（气）
1.6
2.4
1.8
0.6
1.8
2.5
3.8
2.8
0.6
2.8
4
6
4.4
0.6
4.4
6.4
9.6
7
0.6
7
10
15
11
0.6
11
16
24
18
0.6
18
执行标准
设计标准：GB/T12235
结构长度：GB/T12221
连接法兰：JB/T79、GB/T9113、HG/T20592、HG/T20615
实验与检验：JB/T9092、GB/T13927
压力-温度：GB/T9131
产品标示：GB/T12220
储存维护
阀门可以存储在任何掩蔽的区域内，但一定要注意防止阀门被泥土或者地基弄脏。在装运时，阀门的入口及出口均带有保护端盖。注意安装阀门以前，不要将这些保护端盖除去。准备安装阀门时，首先将保护端盖卸下，然后检查连接部位是否清洁。如果是对焊连接式阀门，要清除端部一切可见异物。对需要焊接的部位要用适合的溶液进行清洗，如丙酮或者酒精。不要使用含有氟化物或者氯化物的溶液。
安装维护
安装截止阀时，通常将入口置于阀座下部。对于某些剧烈的节流作业，我们建议安装阀门时，要让液体从阀门顶部流入，沿着阀门向下流出。这种安装方法可以使阀门更稳定，减少可能发生的噪音。同时，由于关闭阀门时所需的扭矩比较小，所以操作起来比较容易。当将截止阀安装并焊接到管线上时，要确保阀门的阀盘是处于完全关闭状态，以防止在安装过程中对阀门造成损坏。另外，将阀盘置于完全关闭状态还可以防止在焊接过程中，焊渣飞溅到阀座及阀盘配合面上。
