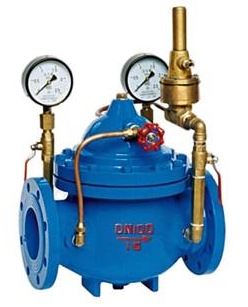

800X压差旁通平衡阀

更新:2023-4-12 14:24:01      点击:
  • 名称:    800X压差旁通平衡阀
  • 型号:    800X
  • 压力:    1.0~1.6MPa
  • 规格:    DN50~DN600
  • 材质:    灰铸铁、球墨铸铁、碳钢
  • 在线订购
  • 产品描述

    800X型压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。压差旁通平衡阀可提高系统的利用率,保持压差的精确恒定值,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差旁通平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全靠介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。


  •

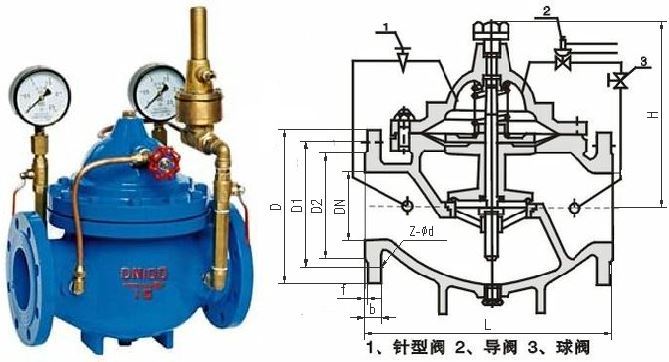

    主要连接及外形尺寸(PN10)

    公称

    通径

    主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    50

    203

    160

    165

    125

    93

    18

    3

    4-Φ18

    65

    215

    180

    185

    145

    113

    18

    3

    4-Φ18

    80

    241

    200

    200

    160

    128

    20

    3

    8-Φ18

    100

    270

    270

    220

    180

    148

    20

    3

    8-Φ18

    125

    300

    310

    250

    210

    178

    22

    3

    8-Φ18

    150

    330

    320

    285

    240

    204

    22

    3

    8-Φ22

    200

    400

    370

    340

    295

    259

    24

    3

    8-Φ22

    250

    480

    430

    395

    350

    314

    26

    3

    12-Φ22

    300

    550

    480

    445

    400

    362

    26

    4

    12-Φ22

    350

    622

    525

    505

    460

    422

    26

    4

    16-Φ22

    400

    685

    580

    565

    515

    473

    26

    4

    16-Φ26

    450

    750

    635

    615

    565

    523

    28

    4

    20-Φ26

     主要连接及外形尺寸(PN16)

    公称

    通径

    主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    50

    203

    160

    165

    125

    93

    18

    3

    4-Φ18

    65

    215

    180

    185

    145

    113

    18

    3

    4-Φ18

    80

    241

    200

    200

    160

    128

    20

    3

    8-Φ18

    100

    270

    270

    220

    180

    148

    20

    3

    8-Φ18

    125

    300

    310

    250

    210

    178

    22

    3

    8-Φ18

    150

    330

    320

    285

    240

    204

    22

    3

    8-Φ22

    200

    400

    370

    340

    295

    259

    24

    3

    12-Φ22

    250

    480

    430

    405

    355

    315

    26

    3

    12-Φ26

    300

    550

    480

    460

    410

    370

    28

    3

    12-Φ26

    350

    622

    525

    520

    470

    428

    30

    4

    16-Φ26

    400

    685

    580

    580

    525

    479

    32

    4

    16-Φ30

    450

    750

    635

    640

    585

    539

    40

    4

    20-Φ30



  • 主要零件材质

    材料代号

    阀体、阀盖

    阀杆

    阀座

    密封圈

    隔膜

    弹簧

    Z

    HT200灰铸铁

    20Cr13

    灰铸铁

    NR/NBR/EPDM/FEP/PFA

    NR/NBR/EPDM/FEP/PFA

    不锈钢

    Q

    QT450 球墨铸铁

    20Cr13

     球墨铸铁

    C

    WCB 碳钢

    20Cr13

     碳钢

    R

    CF8M (316) 不锈钢

    316

    316

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    壳体适用温度(℃)

    壳体适用压力MPa

    灰铸铁(Z

    200

    1.6

    球墨铸铁(Q

    350

    4.0

    碳钢(C型)

    425

    -

    不锈钢(R型)

    650

    -

    密封圈/隔膜

    适用介质

    适用温度(℃)

    天然橡胶(NR

    盐酸、30%硫酸、50%氢氟酸、碱、等

    85

    丁腈橡胶(NBR

    水、油品、废气及治污废液等。

    150

    乙丙橡胶(FPDM

    除盐水、40%硼水、5%~15%硝酸及氢氧化钠等。

    120

    聚全氟乙丙烯塑料(FEP

    除熔融碱金属、元素氟及芳香烃类外的盐酸、硫酸、王水、有机酸、强氧化剂、浓稀酸交替、酸碱交替和各种有机溶剂等。

    150

    可熔性聚四氟乙烯(PFA)

    180

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)

    密封(气)

    1.0

    1.5

    1.1

    0.6

    1.6

    2.4

    1.76

    0.6

  • 执行标准

    设计规范:JB/T10674

    结构长度:JB/T10674GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 17241.7GB/T12224

    产品标识:GB/T 12220

  • 阀门维护

    ( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

    ( 2 )阀门的公称压力有不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值。

    ( 3 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。

    ( 4 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。

    ( 5 )水力控制阀应设置在介质单向流动的管路上。

    ( 6 )水力控制阀主阀体上的箭头方向必须与管路系统流向一致。

    ( 7 )接水力控制阀管段不 应有气堵 、气阻现象。在管网最高位置 等存气段 应设置自动排气阀。

    ( 8 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。

    ( 9)阀门安装前应做强度和严密性试验
