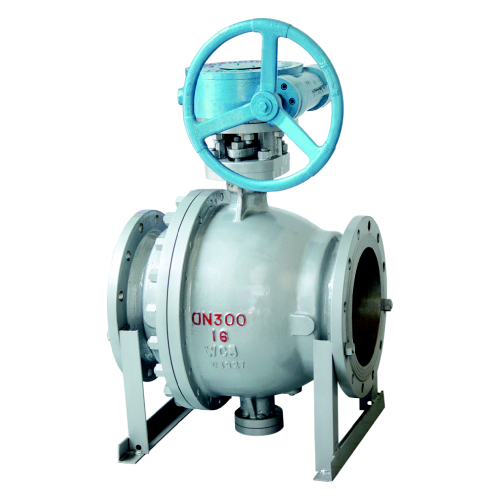

Q347固定球阀

更新:2016-4-19 16:48:00      点击:
  • 名称:    Q347固定球阀
  • 型号:    Q347
  • 压力:    1.0~10MPa
  • 规格:    DN25~DN700
  • 材质:    WCB、CF8、CF8M、A4等
  • 在线订购
  •



    产品描述

    固定球阀的球体,采用上、下 两根阀杆固定,工作时,流体压力不会使球体向阀座移动,阀座不会承受过大压力而变形。阀杆部份设有自润滑轴承,减少磨擦,开关扭距小,两阀座均采用弹簧设预紧。当阀门中腔压力异常升高超过弹簧顶紧力,阀座后退脱离球体,达到自动泄压效果,压后阀座自动复位。结构的先进性使固定球阀的密封性能稳定操作省力,使用寿命长,极适用于长输管线和一般管线。



  •

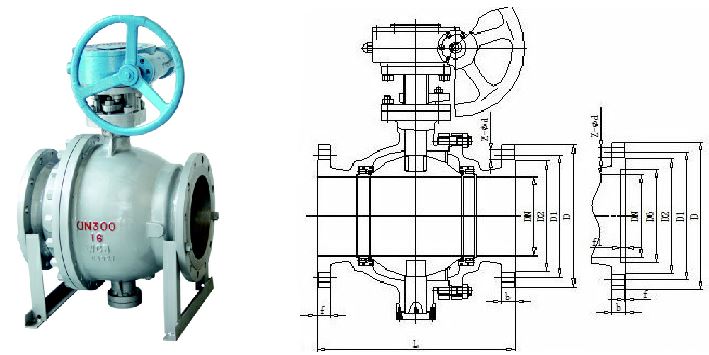

    主要连接及外形尺寸PN16

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    W

    D

    D1

    D2

    d

    f

    Z-Φd

    50

    216

    102

    107

    230

    165

    125

    100

    18

    3

    4-18

    65

    241

    114

    125

    400

    185

    145

    120

    18

    3

    4-18

    80

    283

    127

    152

    400

    200

    160

    135

    20

    3

    8-18

    100

    305

    152

    178

    650

    220

    180

    155

    20

    3

    8-18

    125

    356

    184

    300

    1050

    250

    210

    185

    22

    3

    8-18

    150

    394

    219

    330

    1050

    285

    240

    210

    22

    3

    8-23

    200

    457

    273

    398

    340

    295

    265

    24

    3

    12-23

    250

    533

    360

    495

    405

    355

    320

    26

    3

    12-26

    300

    610

    395

    580

    460

    410

    375

    28

    4

    12-26

    350

    686

    430

    625

    520

    470

    435

    30

    4

    16-26

    400

    762

    470

    670

    580

    525

    485

    32

    4

    16-30

    450

    864

    550

    698

    640

    585

    545

    40

    4

    20-30

    500

    914

    580

    840

    715

    650

    608

    44

    4

    20-33

    600

    1067

    700

    1050

    840

    770

    718

    54

    5

    20-36

    700

    1245

    800

    1100

    910

    840

    788

    58

    3

    24-36

    主要连接及外形尺寸PN25

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    W

    D

    D1

    D2

    d

    f

    Z-Φd

    50

    216

    102

    107

    230

    165

    125

    100

    20

    3

    4-18

    65

    241

    114

    125

    400

    185

    145

    120

    22

    3

    8-18

    80

    283

    127

    152

    400

    200

    160

    135

    24

    3

    8-18

    100

    305

    152

    178

    650

    235

    190

    160

    24

    3

    8-23

    125

    381

    184

    300

    1050

    270

    220

    188

    26

    3

    8-26

    150

    403

    219

    330

    1050

    300

    250

    218

    28

    3

    8-26

    200

    502

    273

    398

    360

    310

    278

    30

    3

    12-26

    250

    568

    360

    495

    425

    370

    332

    32

    3

    12-30

    300

    648

    395

    580

    485

    430

    390

    34

    4

    16-30

    350

    762

    430

    625

    555

    490

    448

    38

    4

    16-34

    400

    838

    470

    670

    620

    550

    505

    40

    4

    16-36

    450

    914

    550

    698

    670

    600

    555

    46

    4

    20-36

    500

    991

    580

    840

    730

    660

    610

    48

    4

    20-36

    600

    1143

    700

    1050

    845

    770

    718

    58

    5

    20-39

    700

    1346

    800

    1100

    960

    875

    815

    60

    3

    24-42

    主要连接及外形尺寸PN40

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    W

    D

    D1

    D2

    D6

    d

    f

    f1

    Z-Φd

    50

    216

    102

    107

    230

    165

    125

    100

    88

    20

    3

    4.5

    4-18

    65

    241

    114

    125

    400

    185

    145

    120

    110

    22

    3

    4.5

    8-18

    80

    283

    127

    152

    400

    200

    160

    135

    121

    24

    3

    4.5

    8-18

    100

    305

    152

    178

    650

    235

    190

    160

    150

    24

    3

    5

    8-23

    125

    381

    184

    300

    1050

    270

    220

    188

    176

    26

    3

    5

    8-26

    150

    403

    219

    330

    1050

    300

    250

    218

    204

    28

    3

    5

    8-26

    200

    502

    273

    398

    375

    320

    282

    260

    34

    3

    5

    12-30

    250

    568

    360

    495

    450

    385

    345

    313

    38

    3

    5

    12-34

    300

    648

    395

    580

    515

    450

    408

    364

    42

    4

    5

    16-34

    350

    762

    430

    625

    580

    510

    465

    422

    46

    4

    5.5

    16-36

    400

    838

    470

    670

    660

    585

    535

    474

    50

    4

    5.5

    16-39

    450

    914

    550

    698

    685

    610

    560

    524

    57

    4

    5.5

    20-39

    500

    991

    580

    840

    755

    670

    612

    576

    57

    4

    5.5

    20-42

    600

    1143

    700

    1050

    890

    795

    730

    678

    72

    5

    5.5

    20-48

    主要连接及外形尺寸PN64

    DN

    主要连接尺寸

    阀体主要尺寸

    法兰连接尺寸

    L

    H

    H1

    W

    D

    D1

    D2

    D6

    d

    f

    f1

    Z-Φd

    50

    292

    114

    108

    600

    180

    135

    100

    88

    26

    3

    4.5

    4-23

    65

    330

    124

    155

    600

    205

    160

    130

    110

    26

    3

    4.5

    8-23

    80

    356

    133

    197

    600

    215

    170

    140

    121

    28

    3

    4.5

    8-23

    100

    406

    159

    235

    600

    250

    200

    168

    150

    30

    3

    5

    8-26

    150

    495

    250

    300

    800

    345

    280

    240

    204

    36

    3

    5

    8-33

    200

    597

    295

    374

    415

    345

    300

    260

    42

    3

    5

    12-36

    250

    673

    395

    445

    470

    400

    352

    313

    46

    3

    5

    12-36

    300

    762

    445

    512

    530

    460

    412

    364

    52

    4

    5

    16-36

    350

    826

    500

    550

    600

    525

    475

    422

    56

    4

    5.5

    16-39

    400

    902

    530

    615

    670

    585

    525

    474

    60

    4

    5.5

    16-42

  • 主要零件材质

    软密封

    材料代号

    阀体

    球体

    阀杆

    密封圈

    填料

    垫片

    C

    WCB 碳钢

    20Cr13

    20Cr13

    PTFE/PPL

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304

    304

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    PL

    CF3 (304 L) 不锈钢

    304L

    304L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    R

    CF8M (316) 不锈钢

    316

    316

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    RL

    CF3M(316L)不锈钢

    316L

    316L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    硬密封

    材料代号

    阀体

    球体

    阀杆

    阀座

    填料

    垫片

    C

    WCB 碳钢

    20Cr13+镍基合金/钨钴合金

    20Cr13

    20Cr13+硬质合金

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304+镍基合金/钨钴合金

    304

    304+硬质合金

    石墨

    304+石墨

    PL

    CF3 (304 L) 不锈钢

    304L+镍基合金/钨钴合金

    304L

    304L+硬质合金

    石墨

    304+石墨

    R

    CF8M (316) 不锈钢

    316+镍基合金/钨钴合金

    316

    316+硬质合金

    石墨

    304+石墨

    RL

    CF3M(316L)不锈钢

    316L+镍基合金/钨钴合金

    316L

    316L+硬质合金

    石墨

    304+石墨

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    备注

    WCB(C型)

    水、蒸汽、油品

    150

    密封圈为PPL

    时≤280

    CF8(P型)

    硝酸类

    150

    CF8M(R型)

    醋酸类

    150

    CF3(PL型)

    强氧化介质

    150

    CF3M(RL型)

    尿素等腐蚀性介质

    150

    壳体材料

    适用介质

    适用温度(℃)

    WCB(C型)

    水、蒸汽、油品

    425

    CF8(P型)

    硝酸类

    540

    CF8M(R型)

    醋酸类

    540

    CF3(PL型)

    强氧化介质

    425

    CF3M(RL型)

    尿素等腐蚀性介质

    425

    公称压力PNMPa

    壳体

    试验压力(MPa

    密封(液)

    密封(气)

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

    4

    6

    4.4

    0.6

    6.4

    9.6

    7

    0.6

  • 执行标准

    设计规范:GB/T 12237

    结构长度:GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 1222

  • 阀门维护

    1.安装前应仔细核对阀门铭牌内容,保证阀门的类型,尺寸、阀座材料、使用温度等额定值符合管道的使用情况。

    2.安装使用前最好能对球阀所有连接处的螺栓进行检查,保证其已均匀拧紧。并检查填料是否压紧而又密封。

    3.安装前应对管线进行清扫,去除管线中油污,焊渣等杂质。

    4.阀门在搬运中应轻取轻放,禁止抛扔或跌落。

    5.大型阀门应安装固定支架,保证阀门安装后,整条管线的稳定性和安全性。

    6.阀门安装时,应取下阀门两端的防尘盖。

    7.阀门往管道上安装时,在法兰间应垫进合适的垫片,取相应的规格的螺栓把法兰对角均匀拧紧。

    8.如阀门安装后发现阀杆密封处有渗漏,可能是在运输过程中震动和温度变化引起填料松弛,拧紧填料压盖螺母即可,并注意给填料加润滑油,以减轻操作力矩。

    9.阀门的开启和关闭由手柄(手轮)来控制,当顺时针旋转手柄(手轮)时球体在阀杆的作用下顺时针旋转运动关闭阀门,逆时针则旋转手柄(手轮)则开启阀门。

    10.阀门可安装在任意位置,介质可从任意端进入。

    11.如阀门为非手动装置,必须设置好执行机构的空间位置,以便在意外情况的人工操作及维修,并在正式投产前对驱动装置进行检查和测试。
