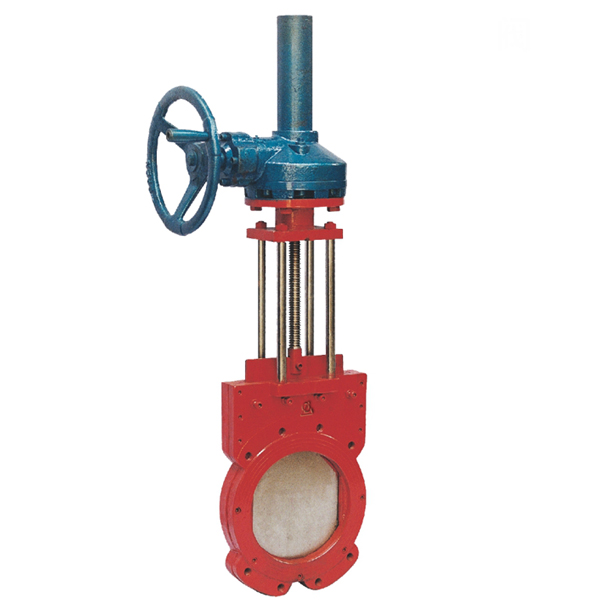

伞齿轮浆液阀(Z573X)

更新:2016-4-20 10:59:59      点击:
  • 名称:    伞齿轮浆液阀(Z573X)
  • 型号:    DN:50-1000
  • 压力:    0.6~1.0MPa
  • 规格:    DN50~DN600
  • 材质:    灰铸铁、球墨铸铁、碳钢、不锈钢
  • 在线订购
  • 产品描述

    Z573X伞齿轮对夹式浆液阀是在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的基础上开发出来的一种新型产品。伞齿轮浆液阀主要由左,右阀体,U型密封圈,闸板,钢螺母,阀杆,支架,手轮等件组成,阀门启闭靠旋转伞齿轮完成,顺时旋转时,阀门关闭;反之为开放。浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。



  •

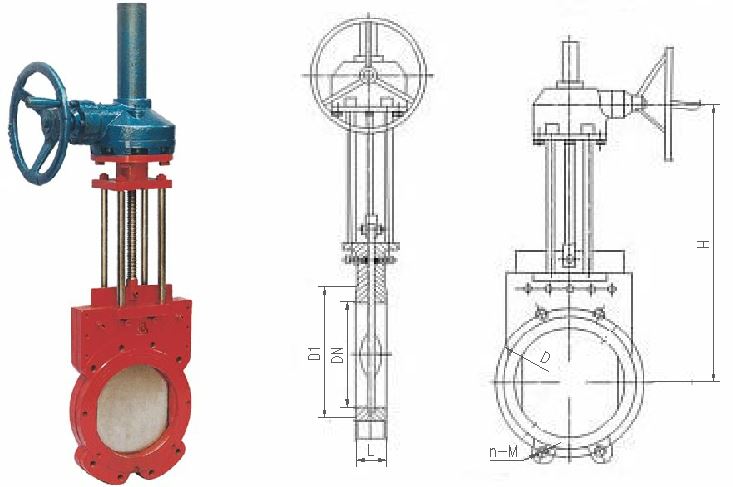

    主要连接及外形尺寸(PN6)连接及外形尺寸(PN6)

    公称通径

     主要外形尺寸及连接尺寸

    阀门尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    f

    n-M

    50

    48

    300

    110

    82

    3

    4-M12

    65

    48

    310

    130

    102

    3

    4-M12

    80

    50

    330

    150

    118

    3

    4-M16

    100

    50

    380

    170

    138

    3

    4-M16

    125

    50

    440

    200

    168

    3

    8-M16

    150

    60

    500

    225

    193

    3

    8-M16

    200

    60

    580

    280

    248

    3

    8-M16

    250

    70

    670

    335

    323

    3

    12-M16

    300

    70

    820

    395

    357

    4

    12-M20

    350

    80

    900

    445

    407

    4

    12-M20

    400

    90

    1020

    495

    457

    4

    16-M20

    450

    90

    1150

    550

    512

    4

    16-M20

    500

    90

    1250

    600

    562

    4

    20-M20

    600

    140

    1500

    705

    661

    5

    20-M24

    700

    140

    1750

    810

    766

    5

    24-M24

    800

    190

    2000

    920

    872

    5

    24-M27

    900

    203

    2300

    1020

    972

    5

    24-M27

    1000

    216

    2500

    1120

    1072

    5

    28-M27

    1200

    254

    2800

    1340

    1289

    5

    32-M30

     主要连接及外形尺寸(PN10)接及外形尺寸(PN6)

    公称通径

     主要外形尺寸及连接尺寸

    阀门尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    f

    n-M

    50

    48

    300

    125

    93

    3

    4-M16

    65

    48

    310

    145

    113

    3

    4-M16

    80

    50

    330

    160

    128

    3

    8-M16

    100

    50

    380

    180

    148

    3

    8-M16

    125

    50

    440

    210

    178

    3

    8-M16

    150

    60

    500

    240

    204

    3

    8-M20

    200

    60

    580

    295

    259

    3

    8-M20

    250

    70

    670

    350

    314

    3

    12-M20

    300

    70

    820

    400

    362

    4

    12-M20

    350

    80

    900

    460

    422

    4

    16-M20

    400

    90

    1020

    515

    473

    4

    16-M24

    450

    90

    1150

    565

    523

    4

    20-M24

    500

    90

    1250

    620

    578

    4

    20-M24

    600

    140

    1500

    725

    677

    5

    20-M27

    700

    140

    1750

    840

    792

    5

    24-M27

    800

    190

    2000

    950

    899

    5

    24-M30

    900

    203

    2300

    1050

    999

    5

    28-M30

    1000

    216

    2500

    1160

    1106

    5

    28-M33

    1200

    254

    2800

    1380

    1323

    5

    32-M36

  • 主要零件材质

    名称

    阀体

    闸板

    密封圈

    阀杆

    填料

    阀杆螺母

    材料

    灰铸铁(Z)

    不锈钢

    合成橡胶

    不锈钢

    聚四氟乙烯

    黄铜

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 要性能规范

    材料代号

    公称压力

    试验压力

    适用温度

    适用介质

    阀体强度试压

    密封面试压

    Z

    0.6

    0.9

    0.66

    ≤120℃

    煤浆、糖浆、纸浆、泥浆、污水、矿渣

    Z

    1.0

    1.5

    1.1

  • 执行标准

    设计规范:JB/T 8691

    结构长度:GB/T 15188.2

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

  • 阀门维护

    1 .阀门安装前需经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。

    2.阀门应整体的存放在通风干燥库房内,严禁堆置或露天存放,阀门通径两端需板堵塞。
    3.安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。

    4手轮、手柄及传动机构不允许作起吊用,并严禁碰撞

    5双闸板闸阀应垂直安装(即阀杆处于垂直位置,手轮在顶部)

    6带传动机构的闸阀,按产品使用说明书的规定安装
