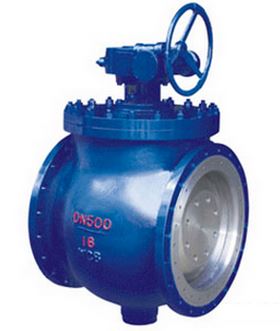

偏心半球阀

更新:2016-4-18 11:02:03      点击:
  • 名称:    偏心半球阀
  • 型号:    PQ347X
  • 压力:    PN0.6~PN16MPa
  • 规格:    DN50~DN1200
  • 材质:    球墨铸铁、碳钢、不锈钢
  • 在线订购
  • 产品描述

           上装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。



  •

    公称

    通径

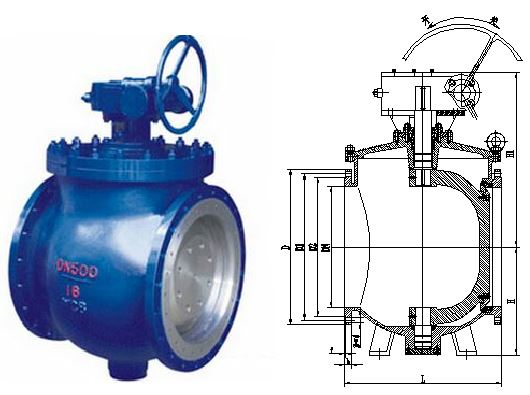

     主要外形尺寸及连接尺寸

    阀门尺寸

    法兰连接尺寸

    L

    H

    H1

    D

    D1

    D2

    b

    f

    z-Φd

    200

    400

    225

    440

    340

    295

    259

    24

    3

    8-Φ22

    250

    450

    255

    492

    395

    350

    314

    26

    3

    12-Φ22

    300

    500

    295

    505

    445

    400

    362

    26

    4

    12-Φ22

    350

    550

    345

    592

    505

    460

    422

    26

    4

    16-Φ22

    400

    600

    346

    611

    565

    515

    473

    26

    4

    16-Φ26

    450

    650

    385

    698

    615

    565

    523

    28

    4

    20-Φ26

    500

    700

    430

    720

    670

    620

    578

    28

    4

    20-Φ26

    600

    800

    530

    799

    780

    725

    677

    34

    5

    20-Φ30

    700

    900

    620

    884

    895

    840

    792

    35

    5

    24-Φ30

    800

    1000

    720

    975

    1015

    950

    899

    38

    5

    24-Φ33

    900

    1100

    755

    1040

    1115

    1050

    999

    38

    5

    28-Φ33

    1000

    1200

    874

    1152

    1230

    1160

    1106

    44

    5

    28-Φ36



  • 主要零件材质

    材料代号

    阀体、阀盖

    球体

    阀杆

    密封圈

    填料

    执行机构

    C

    WCB 碳钢

    WCB

    20Cr13

    橡胶

    石墨

    电装

    P

    CF8 (304 )不锈钢

    CF8

    304

    橡胶

    PTFE

    R

    CF8M (316) 不锈钢

    CF8M

    316

    橡胶

    PTFE

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、空气、油品

    80

    铬镍钛钢(P型)

    硝酸类

    80

    铬镍钼钛钢(R型)

    醋酸类

    80

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.0

    1.5

    1.1

    1.1

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

  • 执行标准

    设计规范:GB/T 26146

    结构长度:GB/T 12221GB/T 26146

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 安装维护

    1.安装前重新确认阀门标识(如型号、公称通径、公称压力、材料) 是依据管线系统的要求标识。检查阀门内腔清洁度,确认部件完善并无异物时才可安装。

    2.球阀驱动装置分手动和电动方式两种,可根据用户需要配装,阀门安装前应试启、闭两次。当使用一段时间后,阀门出现泄漏,可调整手动和电动驱动装置的限位紧固螺栓,因有偏心结构,可补尝磨损量。

    3.球阀偏心轴和阀座密封付调整必须要有经验人员才可进行。(阀门密封状况不良时)

    4.球阀若暂时不安装使用,应存放在干燥通风的室内,严禁磕碰或受外力。需把阀门开启,避免密封圈长期受压降低弹性而影响使用寿命。

    5.新安装阀门第一次试水可能因运输或其它原因产生轻微泄漏,可开关阀门10°两、三次,阀门会自动调节至正确位置。

    6.球阀驱动装置限止位紧固螺栓出厂前调试完毕,不允许松动。当阀门使用很长一段时间后若出现泄漏,可把驱动装置限止位紧固螺栓松开,逆时钟旋转一圈并锁紧螺母,再把阀门关紧一些,因偏心的作用来消除磨损间隙,保证阀门继续使用,切不可在没有松开驱动装置限止位紧固螺栓的情况下强行关闭阀门,这样会损坏驱动装置。

    7.偏心半球阀是单向密封阀门,阀体上的箭头为阀门密封方向,而不是介质流向,安装时当作为截止阀用时,箭头与介质流向相同(即正向安装),当作为止回阀用时, 箭头与介质流向相反(反向安装)。
