球阀Q941

更新:2016-4-18 13:05:51      点击:
  • 名称:    球阀Q941
  • 型号:    Q941
  • 压力:    1.0~10.0MPa
  • 规格:    DN50~DN800
  • 材质:    WCB CF8 CF3 CF8M CF3M
  • 在线订购
  • 产品描述

    电动法兰球阀是它具有相同的旋转90度提动作,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。电动法兰球阀只需要很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。电动球阀如今已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用,是国防建设至关重要的机械产品。它占据了市场的很多份额,主要是因为电动球阀功能强、体积小、性能可靠、流通能力大、轻便宜人、可远程控制等多种原因,电动球阀不仅是节流、截止、切断、通断、转流的好产品,还是流量调节系统中的首选品。



  •

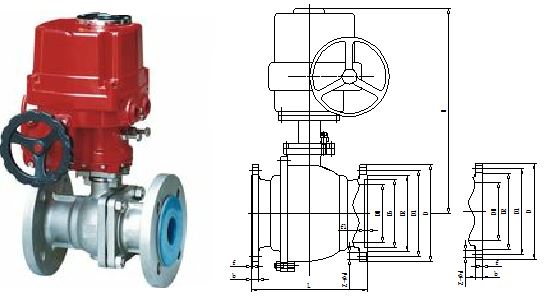

    主要连接及外形尺寸(PN16)

    公称

    通径

    主要阀门连接尺寸

    阀门连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    25

    150

    360

    115

    85

    65

    14

    2

    4-Φ14

    32

    165

    390

    135

    100

    78

    16

    2

    4-Φ18

    40

    180

    395

    145

    110

    85

    16

    3

    4-Φ18

    50

    200

    405

    160

    125

    100

    16

    3

    4-Φ18

    65

    220

    490

    180

    145

    120

    18

    3

    4-Φ18

    80

    250

    595

    195

    160

    135

    20

    3

    8-Φ18

    100

    280

    640

    215

    180

    155

    20

    3

    8-Φ18

    125

    320

    695

    245

    210

    185

    22

    3

    8-Φ18

    150

    360

    740

    280

    240

    210

    24

    3

    8-Φ23

    200

    400

    800

    335

    295

    265

    26

    3

    12-Φ23

    250

    550

    880

    405

    355

    320

    30

    3

    12-Φ25

    主要连接及外形尺寸(PN25)

    公称

    通径

    主要阀门连接尺寸

    阀门连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    25

    150

    360

    115

    85

    65

    16

    2

    4-Φ14

    32

    165

    390

    135

    100

    78

    18

    2

    4-Φ18

    40

    180

    395

    145

    110

    85

    18

    3

    4-Φ18

    50

    200

    405

    160

    125

    100

    20

    3

    4-Φ18

    65

    220

    490

    180

    145

    120

    22

    3

    8-Φ18

    80

    250

    595

    195

    160

    135

    22

    3

    8-Φ18

    100

    280

    640

    230

    190

    160

    24

    3

    8-Φ23

    125

    320

    695

    270

    220

    188

    28

    3

    8-Φ25

    150

    360

    740

    300

    250

    218

    30

    3

    8-Φ25

    200

    400

    800

    360

    310

    278

    34

    3

    12-Φ25

    250

    550

    880

    425

    370

    332

    36

    3

    12-Φ30

    主要连接及外形尺寸(PN40)

    公称

    通径

    主要阀门连接尺寸

    阀门连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    25

    150

    360

    115

    85

    65

    58

    16

    2

    4

    4-Φ14

    32

    180

    390

    135

    100

    78

    66

    18

    2

    4

    4-Φ18

    40

    200

    395

    145

    110

    85

    76

    18

    3

    4

    4-Φ18

    50

    220

    405

    160

    125

    100

    88

    20

    3

    4

    4-Φ18

    65

    250

    490

    180

    145

    120

    110

    22

    3

    4

    8-Φ18

    80

    280

    595

    195

    160

    135

    121

    22

    3

    4

    8-Φ18

    100

    320

    640

    230

    190

    160

    150

    24

    3

    4

    8-Φ23

    125

    400

    695

    270

    220

    188

    176

    28

    3

    4.5

    8-Φ25

    150

    400

    740

    300

    250

    218

    204

    30

    3

    4.5

    8-Φ25

    200

    550

    800

    375

    320

    282

    260

    38

    3

    4.5

    12-Φ30

    主要连接及外形尺寸(PN64)

    公称

    通径

    主要阀门连接尺寸

    阀门连接尺寸

    法兰连接尺寸

    L

    H

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    25

    216

    360

    135

    100

    78

    58

    22

    2

    4

    4-Φ18

    32

    229

    390

    150

    110

    82

    66

    24

    2

    4

    4-Φ23

    40

    241

    395

    165

    125

    95

    76

    24

    3

    4

    4-Φ23

    50

    292

    405

    175

    135

    105

    88

    26

    3

    4

    4-Φ23

    65

    330

    490

    200

    160

    130

    110

    28

    3

    4

    8-Φ23

    80

    356

    595

    210

    170

    140

    121

    30

    3

    4

    8-Φ23

    100

    432

    640

    250

    200

    168

    150

    32

    3

    4.5

    8-Φ25

    125

    508

    695

    295

    240

    202

    176

    36

    3

    4.5

    8-Φ30

    150

    559

    740

    340

    280

    240

    204

    38

    3

    4.5

    8-Φ34

    200

    660

    800

    405

    345

    300

    260

    44

    3

    4.5

    12-Φ34



  • 主要零件材质

    软密封

    材料代号

    阀体

    球体

    阀杆

    密封圈

    填料

    垫片

    C

    WCB 碳钢

    20Cr13

    20Cr13

    PTFE/PPL

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304

    304

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    PL

    CF3 (304 L) 不锈钢

    304L

    304L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    R

    CF8M (316) 不锈钢

    316

    316

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    RL

    CF3M(316L)不锈钢

    316L

    316L

    PTFE/PPL

    PTFE/PPL

    PTFE/PPL

    硬密封

    材料代号

    阀体

    球体

    阀杆

    阀座

    填料

    垫片

    C

    WCB 碳钢

    20Cr13+镍基合金/钨钴合金

    20Cr13

    20Cr13+硬质合金

    石墨

    304+石墨

    P

    CF8 (304 )不锈钢

    304+镍基合金/钨钴合金

    304

    304+硬质合金

    石墨

    304+石墨

    PL

    CF3 (304 L) 不锈钢

    304L+镍基合金/钨钴合金

    304L

    304L+硬质合金

    石墨

    304+石墨

    R

    CF8M (316) 不锈钢

    316+镍基合金/钨钴合金

    316

    316+硬质合金

    石墨

    304+石墨

    RL

    CF3M(316L)不锈钢

    316L+镍基合金/钨钴合金

    316L

    316L+硬质合金

    石墨

    304+石墨

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    备注

    WCB(C型)

    水、蒸汽、油品

    150

    密封圈为PPL

    时≤280

    CF8(P型)

    硝酸类

    150

    CF8M(R型)

    醋酸类

    150

    CF3(PL型)

    强氧化介质

    150

    CF3M(RL型)

    尿素等腐蚀性介质

    150

    壳体材料

    适用介质

    适用温度(℃)

    WCB(C型)

    水、蒸汽、油品

    425

    CF8(P型)

    硝酸类

    540

    CF8M(R型)

    醋酸类

    540

    CF3(PL型)

    强氧化介质

    425

    CF3M(RL型)

    尿素等腐蚀性介质

    425

    公称压力PNMPa

    壳体(MPa

    试验压力(MPa

    密封(液)(MPa

    密封(气)(MPa

    1.6

    2.4

    1.8

    0.6

    2.5

    3.8

    2.8

    0.6

    4

    6

    4.4

    0.6

    6.4

    9.6

    7

    0.6

  • 执行标准

    设计规范:GB/T 12237

    结构长度:GB/T 12221

    连接法兰:GB/T9113HG/T20592HG/T20615JB/T 79

    试验与检验:GB/T13927JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220



  • 存储维护:

    1.阀门应被存贮在室内于干燥和通风处。通道的端口应用盖子塞住。

    2.长期存贮的阀门应进行定期检查和清理,特别是清理阀座密封表面,防止被损坏。

    3.如果存贮的时间超过18个月,阀门在安装使用前应进行测试,并做好记录。

    4电动阀门检修装配后,应进行密封性能试验。



     安装维护:

    1.安装前重新确认阀门标识(如型号、公称通径、公称压力、材料) 是依据管线系统的要求标识。

    2.安装前仔细地检查阀门的通道和密封表面。如有任何的赃物,应清 理干净。

    3.安装前,确保所有的螺栓已拧紧。

    4.安装前,确保填料被压紧。
