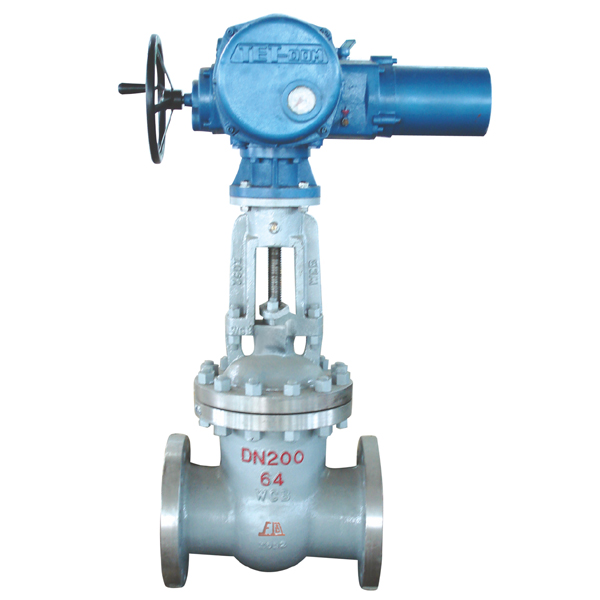

电动法兰式闸阀

更新:2016-7-11 9:56:18      点击:
  • 名称:    电动法兰式闸阀
  • 型号:    Z941
  • 压力:    1.0~16MPa
  • 规格:    DN15~DN1000
  • 材质:    WCB CF8 CF3 CF8M CF3M
  • 在线订购
  • 高中压法兰连接的闸阀适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有:手动、齿轮传动、电动、气动等。

  • 设计与制造 GB/T12234
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB79
    检验与试验 JB/T9092
    材 料 碳钢 GB/T12229
    不锈钢 GB/T12230
    标 志 GB/T12220
    供 货 JB/T7928
  • 主要零件材料及主要用途

    阀体 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度 (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
    ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
    ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200
  • 公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值 电装型号
    L D D1 D2 D6 b f f1 Z-φd L1 H 质量(kg)
    1.6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A
    65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A
    80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A
    100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A
    150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A
    200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A
    250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A
    300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60
    350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90
    400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20
    450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250
    600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250
    2.5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A
    65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A
    80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A
    100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A
    150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A
    200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A
    250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A
    300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A
    350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90
    400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20
    500 700 730 660 610 52 4 20-φ41 870 2276 1420 DZWl80
    600 800 840 770 718 56 5 20-φ41 870 2474 1522 DZW250
    4.0 50 250 160 125 100 88 20 3 4 4-φ18 590 69l 95 DZWl0A
    65 280 180 145 120 110 22 3 4 8-φ18 590 711 102 DZWl5A
    80 310 195 160 135 12l 22 3 4 8-φ18 590 775 115 DZW20A
    100 350 230 190 160 150 24 3 4.5 8-φ23 590 871 163 DZW20A
    150 450 300 250 218 204 30 3 4.5 8-φ25 590 1028 219 DZW30A
    200 550 375 320 282 260 38 3 4.5 12-φ30 590 1325 373 DZW45A
    250 650 445 385 345 313 42 3 4.5 12-φ34 810 1400 480 DZW60A
    300 750 510 450 408 364 46 4 4.5 16-φ34 830 1653 686 DZW90
    350 850 570 510 465 422 ? 4 5 16-φ41 870 179l 1021 DZWl20
    400 950 655 585 535 474 58 4 5 20-φ4l 870 2092 1450 DZWl80
    500 1150 755 670 612 576 62 4 5 20-φ4l 1170 2465 2150 DZW250
    6.4 50 250 175 135 105 88 26 3 4 4-φ18 590 790 102 DZWl5A
    65 280 200 160 130 110 28 3 4 8-φ18 590 840 106 DZW20A
    80 310 210 170 140 12l 30 3 4 8-φ18 590 890 123 DZW20A
    100 350 250 200 168 150 32 3 4.5 8-φ23 590 1020 154 DZW30A
    150 450 340 280 240 204 38 3 4.5 8-φ25 590 1290 317 DZW30A
    200 550 405 345 300 260 44 3 4.5 12-φ30 590 1475 437 DZW45A
    250 650 470 400 352 313 48 3 4.5 12-φ34 810 1500 606 DZW60A
    300 750 530 460 412 364 54 4 4.5 16-φ34 830 1820 732 DZW90
