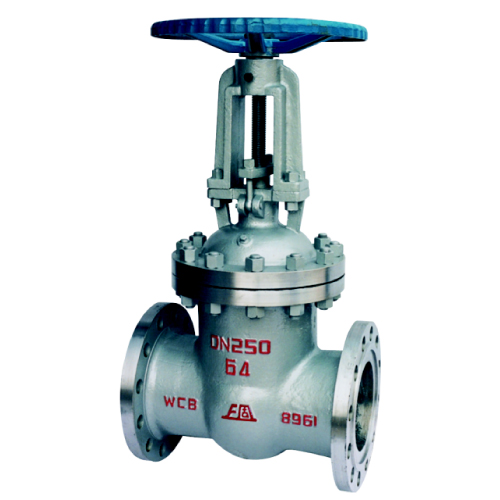

闸阀 Z41H

更新:2016-4-19 16:30:17      点击:
  • 名称:    闸阀 Z41H
  • 型号:    Z41H
  • 压力:    1.0~16MPa
  • 规格:    DN15~DN800
  • 材质:    WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)
  • 在线订购
  • 产品描述

    1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小

    2、密封面采用不锈钢和硬质合金,使用寿命长

    3、采用柔性石墨填料、密封可靠,操作轻便灵活

    4、驱动方式为手动、气动、电动、齿轮传动

    5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式



  •

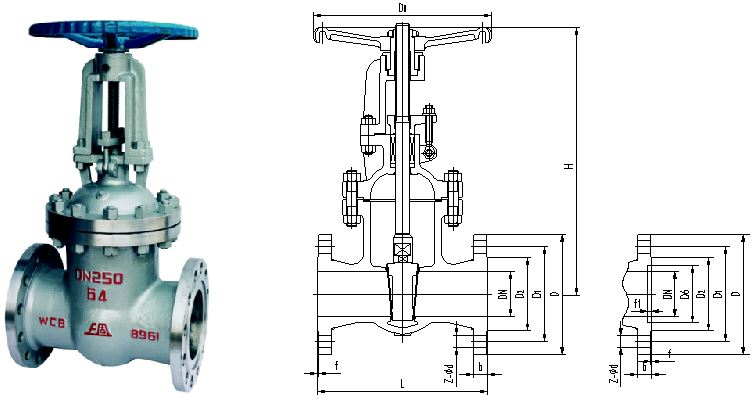

    主要连接及外形尺寸(PN16)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    b

    f

    z-Φd

    15

    130

    220

    120

    95

    65

    45

    14

    2

    4-Φ14

    20

    150

    255

    140

    105

    75

    55

    14

    2

    4-Φ14

    25

    160

    275

    160

    115

    85

    65

    14

    2

    4-Φ14

    32

    180

    280

    180

    135

    100

    78

    16

    2

    4-Φ18

    40

    200

    300

    200

    145

    110

    85

    16

    3

    4-Φ18

    50

    250

    358

    240

    160

    125

    100

    16

    3

    4-Φ18

    65

    265

    375

    240

    180

    145

    120

    18

    3

    4-Φ18

    80

    280

    433

    280

    195

    160

    135

    20

    3

    8-Φ18

    100

    300

    502

    320

    215

    180

    155

    20

    3

    8-Φ18

    125

    325

    612

    360

    245

    210

    185

    22

    3

    8-Φ18

    150

    350

    676

    360

    280

    240

    210

    24

    3

    8-Φ23

    200

    400

    820

    400

    335

    295

    265

    26

    3

    12-Φ23

    250

    450

    969

    450

    405

    355

    320

    30

    3

    12-Φ25

    300

    500

    1142

    560

    460

    410

    375

    30

    3

    12-Φ25

    350

    550

    1280

    640

    520

    470

    435

    34

    4

    16-Φ25

    400

    600

    1452

    640

    580

    525

    485

    36

    4

    16-Φ30

    450

    650

    1541

    720

    640

    585

    545

    40

    4

    20-Φ30

    500

    700

    1676

    720

    705

    650

    608

    44

    4

    20-Φ34

    600

    800

    1874

    800

    840

    770

    718

    48

    5

    20-Φ41

    700

    900

    2139

    880

    910

    840

    788

    50

    5

    24-Φ41

    800

    1000

    2293

    980

    1020

    950

    898

    52

    5

    24-Φ41

    900

    1100

    2595

    1080

    1125

    1050

    998

    54

    5

    28-Φ41

    1000

    1200

    2733

    1180

    1255

    1170

    1110

    56

    5

    28-Φ48

    1200

    1350

    3032

    1300

    1485

    1390

    1325

    58

    5

    32-Φ54

     主要连接及外形尺寸(PN25)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    b

    f

    z-Φd

    15

    130

    220

    120

    95

    65

    45

    16

    2

    4-Φ14

    20

    150

    255

    140

    105

    75

    55

    16

    2

    4-Φ14

    25

    160

    275

    160

    115

    85

    65

    16

    2

    4-Φ14

    32

    180

    280

    180

    135

    100

    78

    18

    2

    4-Φ18

    40

    200

    300

    200

    145

    110

    85

    18

    3

    4-Φ18

    50

    250

    358

    240

    160

    125

    100

    20

    3

    4-Φ18

    65

    265

    375

    240

    180

    145

    120

    22

    3

    8-Φ18

    80

    280

    433

    280

    195

    160

    135

    22

    3

    8-Φ18

    100

    300

    502

    320

    230

    190

    160

    24

    3

    8-Φ23

    125

    325

    612

    360

    270

    220

    188

    28

    3

    8-Φ25

    150

    350

    676

    360

    300

    250

    218

    30

    3

    8-Φ25

    200

    400

    820

    400

    360

    310

    278

    34

    3

    12-Φ25

    250

    450

    969

    450

    425

    370

    332

    36

    3

    12-Φ30

    300

    500

    1142

    560

    485

    430

    390

    40

    4

    16-Φ30

    350

    550

    1280

    640

    550

    490

    448

    44

    4

    16-Φ34

    400

    600

    1452

    640

    610

    550

    505

    48

    4

    16-Φ34

    450

    650

    1541

    720

    660

    600

    555

    50

    4

    20-Φ34

    500

    700

    1676

    720

    730

    660

    610

    52

    4

    20-Φ41

    600

    800

    1874

    800

    840

    770

    718

    56

    5

    20-Φ41

    700

    900

    2139

    880

    955

    875

    815

    60

    5

    24-Φ48

    800

    1000

    2293

    980

    1070

    990

    930

    64

    5

    24-Φ48

     主要连接及外形尺寸(PN40)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    20

    150

    256

    140

    105

    75

    55

    51

    16

    2

    4

    4-Φ14

    25

    160

    275

    160

    115

    85

    65

    58

    16

    2

    4

    4-Φ14

    32

    180

    287

    180

    135

    100

    78

    66

    18

    2

    4

    4-Φ18

    40

    200

    323

    200

    145

    110

    85

    76

    18

    3

    4

    4-Φ18

    50

    250

    372

    280

    160

    125

    100

    88

    20

    3

    4

    4-Φ18

    65

    280

    395

    280

    180

    145

    120

    110

    22

    3

    4

    8-Φ18

    80

    310

    457

    320

    195

    160

    135

    121

    22

    3

    4

    8-Φ18

    100

    350

    552

    360

    230

    190

    160

    150

    24

    3

    4

    8-Φ23

    125

    400

    634

    400

    270

    220

    188

    176

    28

    3

    4.5

    8-Φ25

    150

    450

    708

    400

    300

    250

    218

    204

    30

    3

    4.5

    8-Φ25

    200

    550

    858

    450

    375

    320

    282

    260

    38

    3

    4.5

    12-Φ30

    250

    650

    1015

    560

    445

    385

    345

    313

    42

    3

    4.5

    12-Φ34

    300

    750

    1203

    640

    510

    450

    408

    364

    46

    4

    4.5

    16-Φ34

    350

    850

    1341

    640

    570

    510

    465

    422

    52

    4

    5

    16-Φ34

    400

    950

    1492

    720

    655

    585

    535

    474

    58

    4

    5

    16-Φ41

     主要连接及外形尺寸(PN64)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    20

    190

    258

    180

    125

    90

    68

    51

    20

    2

    4

    4-Φ18

    25

    210

    310

    200

    135

    100

    78

    58

    22

    2

    4

    4-Φ18

    32

    230

    320

    200

    150

    110

    82

    66

    24

    2

    4

    4-Φ23

    40

    240

    360

    240

    165

    125

    95

    76

    24

    3

    4

    4-Φ23

    50

    250

    372

    280

    175

    135

    105

    88

    26

    3

    4

    4-Φ23

    65

    280

    395

    280

    200

    160

    130

    110

    28

    3

    4

    8-Φ23

    80

    310

    458

    320

    210

    170

    140

    121

    30

    3

    4

    8-Φ23

    100

    350

    553

    360

    250

    200

    168

    150

    32

    3

    4.5

    8-Φ25

    125

    400

    638

    400

    295

    240

    202

    176

    36

    3

    4.5

    8-Φ30

    150

    450

    718

    450

    340

    280

    240

    204

    38

    3

    4.5

    8-Φ34

    200

    550

    873

    560

    405

    345

    300

    260

    44

    3

    4.5

    12-Φ34

    250

    650

    1053

    640

    470

    400

    352

    313

    48

    3

    4.5

    12-Φ41

    300

    750

    1203

    640

    530

    460

    412

    364

    54

    4

    4.5

    16-Φ41

     主要连接及外形尺寸(PN100)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    25

    210

    310

    200

    135

    100

    78

    58

    24

    2

    4

    4-Φ18

    32

    230

    320

    240

    150

    110

    82

    66

    24

    2

    4

    4-Φ23

    40

    240

    360

    280

    165

    125

    95

    76

    26

    3

    4

    4-Φ23

    50

    250

    490

    360

    195

    145

    112

    88

    28

    3

    4

    4-Φ25

    65

    280

    540

    400

    220

    170

    138

    110

    32

    3

    4

    8-Φ25

    80

    310

    573

    400

    230

    180

    148

    121

    34

    3

    4

    8-Φ25

    100

    350

    575

    400

    265

    210

    172

    150

    38

    3

    4

    8-Φ30

    125

    400

    744

    560

    310

    250

    210

    176

    42

    3

    4.5

    8-Φ34

    150

    450

    800

    560

    350

    290

    250

    204

    46

    3

    4.5

    12-Φ34

    200

    550

    800

    560

    430

    360

    312

    260

    54

    3

    4.5

    12-Φ41

    250

    650

    1050

    640

    500

    430

    382

    313

    60

    3

    4.5

    12-Φ41

    300

    750

    1208

    640

    585

    500

    442

    364

    70

    4

    4.5

    16-Φ48

     主要连接及外形尺寸(PN160)

    公称通径

     主要外形尺寸及连接尺寸(mm)

    阀门尺寸mm

    法兰连接尺寸mm(JB/T79

    L

    H

    D0

    D

    D1

    D2

    D6

    b

    f

    f2

    z-Φd

    15

    170

    230

    200

    110

    75

    52

    40

    24

    2

    4

    4-18

    20

    190

    260

    200

    130

    90

    62

    51

    26

    2

    4

    4-23

    25

    210

    280

    280

    140

    100

    72

    58

    28

    2

    4

    4-23

    32

    230

    312

    320

    165

    115

    85

    66

    30

    2

    4

    4-25

    40

    240

    350

    320

    175

    125

    92

    76

    32

    3

    4

    4-27

    50

    300

    512

    360

    215

    165

    132

    88

    36

    3

    4

    8-25

    65

    340

    560

    360

    245

    190

    152

    110

    44

    3

    4

    8-30

    80

    390

    585

    400

    260

    205

    168

    121

    46

    3

    4

    8-30

    100

    450

    631

    450

    300

    240

    200

    150

    48

    3

    4.5

    8-34

    125

    525

    723

    560

    355

    285

    238

    176

    60

    3

    4.5

    8-41

    150

    600

    820

    640

    390

    318

    270

    204

    66

    3

    4.5

    12-41

    200

    750

    990

    720

    480

    400

    345

    250

    78

    3

    4.5

    12-48

  • 主要零件材质

    材料代号

    阀体、阀盖

    阀板、阀座

    阀杆

    阀杆螺母

    填料

    手轮

    C

    WCB 碳钢

    碳钢+硬质合金或不锈钢

    20Cr13

     ZQAL9-4

    石墨

    可锻铸铁

    P

    CF8 (304 )不锈钢

    不锈钢

    304

     ZQAL9-4

    PTFE

    可锻铸铁

    PL

    CF3 (304 L) 不锈钢

    不锈钢

    304L

     ZQAL9-4

    PTFE

    可锻铸铁

    R

    CF8M (316) 不锈钢

    不锈钢

    316

     ZQAL9-4

    PTFE

    可锻铸铁

    RL

    CF3M(316L)不锈钢

    不锈钢

    316L

     ZQAL9-4

    PTFE

    可锻铸铁

    I

    WC6 铬钼钢

    合金钢+硬质合金

    38CrMoAL

     ZQAL9-4

    石墨

    可锻铸铁

    V

    WC9 铬钼钢

    合金钢+硬质合金

    25Cr2MoVA

     ZQAL9-4

    石墨

    可锻铸铁

    其它特殊材质我公司亦可根据客户需求量身定做。

  • 主要性能特性

    壳体材料

    适用介质

    适用温度(℃)

    碳素钢(C型)

    水、蒸汽、油品

    425

    铬镍钛钢(P型)

    硝酸类

    200

    铬镍钼钛钢(R型)

    醋酸类

    200

    铬钼钢(I型)

    水、蒸汽、油品

    550

    公称压力PNMPa

    壳体

    试验压力(MPa

    上密封

    密封(液)

    密封(气)

    1.6

    2.4

    1.8

    0.6

    1.8

    2.5

    3.8

    2.8

    0.6

    2.8

    4

    6

    4.4

    0.6

    4.4

    6.4

    9.6

    7

    0.6

    7

    10

    15

    11

    0.6

    11

    16

    24

    18

    0.6

    18

  • 执行标准

    设计规范:GB/T 12234

    结构长度:GB/T 12221

    连接法兰:GB/T9113、HG/T20592、HG/T20615、JB/T 79

    试验与检验:GB/T13927、JB/T 9092

    压力-温度:GB/T 9131

    产品标识:GB/T 12220

  • 存储维护:

    1.阀门应被存贮在室内于干燥和通风处。通道的端口应用盖子塞住。

    2.长期存贮的阀门应进行定期检查和清理,特别是清理阀座密封表面,防止被损坏。

    3.如果存贮的时间超过18个月,阀门在安装使用前应进行测试,并做好记录。

     安装维护:

    1.安装前重新确认阀门标识(如型号、公称通径、公称压力、材料) 是依据管线系统的要求标识。

    2.安装前仔细地检查阀门的通道和密封表面。如有任何的赃物,应清 理干净。

    3.安装前,确保所有的螺栓已拧紧。

    4.安装前,确保填料被压紧。但不应妨碍阀杆的移动。

    5. 安装阀门的地方应是方便于检测和操作的,最好的位置应和管线是 水平的,并且手轮在上阀杆是垂直的。
